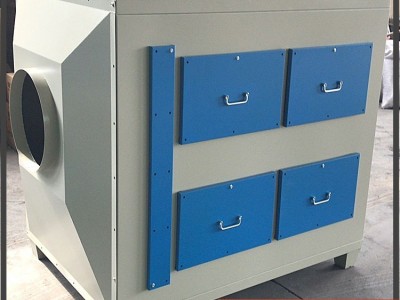

光氧活性炭一体废气净化设备

1. 产品概述

本设备为喷漆房专用一体化废气净化装置，集成光催化氧化、活性炭吸附两套净化单元，替代单一活性炭吸附箱、单独光氧设备，针对喷漆工序产生漆雾、有机异味、VOCs污染物分级处理。设备采用前置过滤、光氧分解、末端活性炭吸附组合工艺，大幅提升废气净化效率，适配各类中小型喷漆房、喷涂生产线，实现废气除臭除味，尾气达到环保排放管控标准。

2. 工作原理 / 构造原理

整套设备分为三段净化结构，废气首先通过初效过滤棉截留喷漆产生的漆雾固体颗粒，防止颗粒堵塞后端处理单元；中段UV紫外灯管搭配TiO₂催化板发生光氧催化反应，高能紫外线裂解有机废气大分子，将异味、VOCs分解为小分子无害物质；末端活性炭吸附单元依靠多孔固体吸附原理，活性炭表面不饱和分子引力捕捉残留微量有机气体，完成深度浓缩吸附净化。吸附分为物理吸附、化学吸附两类，废气依次经过多级处理后洁净空气向外排放。

3. 材质参数 / 规格特性

设备主体采用碳钢板材焊接，内外双层防腐喷塑处理，箱体内部设置导流均风板，保证废气均匀流经各净化层。中段搭载UV紫外灯管与催化氧化板，末端分层仓体填充蜂窝活性炭，配套可开启密封检修门，便于更换过滤棉、活性炭、灯管。设备定制设计需参考废气温度、湿度、污染物浓度、气体分子量，同时核算处理风量、每日运行时长、耗材更换周期；若废气含酸碱腐蚀性介质，需在设备前端增设预处理中和装置，避免腐蚀箱体与内部组件。

4. 核心优势 / 产品特点

对比单一活性炭吸附箱，光氧+活性炭复合工艺可大幅延长活性炭更换周期，降低耗材运维成本；前置过滤层拦截漆雾，避免活性炭快速堵塞失效；光氧单元提前分解大部分有机污染物，深度除臭除味效果优于单吸附设备；一体化集成设计占地面积小，无需分体设备拼接安装，适配空间有限的喷漆房；碳钢防腐箱体抗粉尘、耐轻微腐蚀，长期车间工况不易锈蚀；风量、仓体尺寸可根据喷漆房产线非标定制，适配不同喷涂产能。

5. 主要用途 / 适用行业

专门用于喷漆房、喷涂流水线废气净化，去除漆雾、油漆异味、VOCs有机污染物，广泛配套家具喷漆、五金喷涂、塑胶上色、汽车钣金喷漆、工艺品涂装等行业，完成废气除臭、除味、达标治理。

6. 落地选型指南

小型单人喷漆房选用小风量标准一体机；大型多工位喷涂生产线选用加长多仓复合净化机型；喷漆产生大量漆雾工况，加大前置初效过滤仓尺寸；废气湿度偏高时前端增设除湿装置，防止活性炭受潮失效；废气带有酸碱挥发介质，配套喷淋预处理设备后再接入一体机。

7. 安装方法 / 使用方法

将设备固定于平整硬化地面，法兰对接喷漆房废气管道与配套引风机；检查UV灯管、过滤棉、活性炭装填到位，密封检修门杜绝漏风；接通380V电源启动设备，喷漆废气依次经过过滤、光氧分解、活性炭吸附后达标排放；定期更换过滤棉、活性炭，定时检修老化UV灯管。

8. 施工注意 & 风险提示

废气进气温度不可长期超过45℃，高温会降低活性炭吸附能力，存在安全隐患；高湿废气直接进入设备易造成活性炭受潮失效；箱体检修门、管道法兰密封不严会造成废气泄漏；活性炭吸附饱和后需及时更换，防止污染物穿透排放；设备运行期间禁止直视UV紫外灯管，避免损伤眼部；高浓度易燃易爆废气不可直接通入设备，需提前稀释处理。

9. 采购说明 & 交付标准

处理风量、箱体尺寸、灯管功率、活性炭仓数量均可按需非标定制，单台起订，常规交期5至10个工作日；设备双层防锈喷涂木箱防护运输，随货附带设备装配图纸、风量选型参数、出厂检测说明。

10. 质保售后规范

碳钢箱体整机质保12个月，质保期内非人为撞击造成的焊缝漏风、箱体锈蚀免费维修；UV灯管、过滤棉、活性炭等耗材不在质保范围；终身提供喷漆房风量匹配、耗材更换周期、废气治理工艺线上技术指导。

本款光氧活性炭一体机为喷漆房专用除臭除味净化设备，结合光氧催化与活性炭吸附双重净化工艺，可结合喷漆废气理化参数定制设备规格，适配各类喷涂车间有机废气治理。
