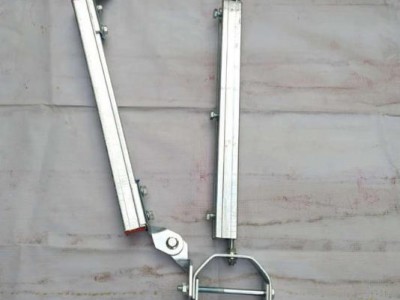

消防管道侧纵双抗震支吊架系统

1. 产品概述

消防管道侧纵双抗震支吊架系统是适配建筑消防管线的机电抗震防护构件，属于建筑抗震配套专用支撑结构，替代传统普通固定管卡。普通管架仅具备承重功能，地震发生时管线易移位、断裂，引发消防管路失效风险，本套支架通过侧向、纵向双向限位结构约束管道位移，核心价值是地震工况下稳固消防管道，保障震后消防供水系统可正常投入救援作业。

2. 工作原理 / 构造原理

整套支架由热镀锌槽钢主体、加厚铰链、三角连接件、承重卡扣组合成型，全程无需焊接施工。承重构件垂直承载管道自重，侧向、纵向抗震斜撑形成三角稳定受力结构，加厚铰链作为活动调节节点，可自由调整安装角度与布设位置；当地震产生水平冲击力时，双向斜撑分摊管线横向、纵向震动荷载，限制管道大幅偏移，依靠机械三角受力结构抵消地震作用力，维持管线整体稳定。

3. 材质参数 / 规格特性

支架整体采用热镀锌工艺处理钢材，具备优良防锈防腐能力，主体槽钢选用2.5mm加厚型材，配套连接件统一加厚处理，采用三角受力结构设计。产品分为单向、双向两种类别，支持多种外观颜色可选，全部构件无需现场焊接，铰链节点角度可调，尺寸、承载力均可按需定制，出厂采用捆扎方式统一包装，适配各类规格消防管道配套使用。

4. 核心优势 / 产品特点

对比普通管道固定支架，本产品抗震防护能力更强，侧纵双向限位可抵御多方向地震荷载；构件全部加厚搭配三角连接件，结构牢固不易松脱掉落；无焊接装配模式减少现场动火工序，施工安全系数更高；铰链调节结构灵活，可根据现场管线布局调整安装位置与倾斜角度；整体安装流程简易，施工效率更高，配套专业安装技术指导，降低现场施工难度。

5. 主要用途 / 适用行业

产品核心功能为建筑机电抗震防护，主要适配各类建筑内部消防给水管道布设，服务消防救援相关配套工程，广泛用于商业综合体、住宅楼宇、厂房、地下车库、医院等建筑消防管路安装，满足建筑抗震规范强制安装要求，防范地震造成消防管路破损漏水、管路坍塌问题。

6. 落地选型指南

单根细径消防支管、短距离管线选用单向抗震支架；主消防干管、长距离连续管路、高层建筑立管必须选用侧纵双向抗震支架；潮湿地下、地下车库等高腐蚀环境统一选用热镀锌款，不选用普通电镀锌产品；大管径、高承重管路可定制加厚槽钢与高承载力连接件。

7. 安装方法 / 使用方法

先固定垂直承重槽钢，完成管道基础承重固定，根据管线走向组装加厚铰链与三角抗震连接件，调节斜撑至适配角度后锁紧紧固件；整套装配无需焊接，全部依靠螺栓卡扣锁死，安装完成后检查所有连接件紧固度，确认斜撑与主体形成稳定三角结构即可。

8. 施工注意 & 风险提示

禁止省略侧向或纵向斜撑仅使用垂直承重件，无法达到抗震标准；不可使用薄壁普通连接件替换原厂加厚配件，震动下易断裂；安装时铰链角度不可强行扭曲变形，避免内部应力集中；严禁焊接切割支架主体，会破坏镀锌防腐层与结构强度。

9. 采购说明 & 交付标准

产品支持非标尺寸、承载力、外观颜色定制，无强制起订量，常规标准规格现货供应。货物统一采用捆扎包装防护，随货附带产品检测报告、安装图纸，配件齐全无缺漏，可直接进场施工。

10. 质保售后规范

热镀锌支架主体质保周期符合行业通用标准，非人为切割、暴力拆卸造成的连接件变形、镀层脱落问题可提供配件补发；厂家全程提供现场安装技术指导，针对管线布局、支架排布规范提供免费技术咨询。
