美国PCB噪声传感器

               美国PCB噪声传感器

    南京金倍得科技发展有限公司优惠供应美国PCB传感器、PCB噪声传感器、PCB震动传感器、PCB精密声学传感器。

PCB精密声学传感器有：外置的和预极化的自由场，压力场，任意，探头型精密型等，用于声功率测试，发动机噪声分析，进场声全息，建筑噪声研究，环境噪声分析，腔室声测试等，精密传声器收温、湿度影响较小。欢迎来电咨询！

型号：PCB传感器646B60、PCB噪声传感器377B02、PCB震动传感器353B32 （含3米电缆：002C10）、

型号

 开路灵度（250Hz）

 频率范围（±2dB）

 直径

 响应类型

 温度范围

 重量

377A12

 0.25mV/Pa

 4Hz~20KHz

 1/4”

 压力场

 -40 ~ +120℃

 1.7克

377A13

 12.5mV/Pa

 4Hz~20KHz

 1/2”

 压力场

 -40 ~ +120℃

 6.5克

377A21

 12.5mV/Pa

 4Hz~20KHz

 1/2”

 任意场

 -40 ~ +80℃

 6.5克

377A42

 48mV/Pa

 2.6Hz~20KHz

 1”

 自由场

 -40 ~ +150℃

 31克

377A51

 0.4mV/Pa

 10Hz~20KHz

 1/4”

 压力场

 -40 ~ +150℃

 2克

377A53

 50mV/Pa

 2.6Hz~8KHz

 1”

 任意场

 -40 ~ +150℃

 31克

377A54

 50mV/Pa

 3.15Hz~10KHz

 1/2”

 压力场

 -40 ~ +150℃

 9克

377A60

 50mV/Pa

 3.15Hz~10KHz

 1/2”

 任意场

 -40 ~ +150℃

 9克

377B01

 3.16mV/Pa

 4Hz~80KHz

 1/4”

 自由场

 -40 ~ +120℃

 1.8克

377B02

 50mV/Pa

 3.15Hz~20KHz

 1/2”

 自由场

 -40 ~ +120℃

 7.8克

377B10

 1mV/Pa

 4Hz~70KHz

 1/4”

 压力场

 -40 ~ +120℃

 1.8克

377B11

 50mV/Pa

 3.15Hz~10KHz

 1/2”

 压力场

 -40 ~ +120℃

 7.8克

377B20

 50mV/Pa

 3.15Hz~12.5KHz

 1/2”

 任意场

 -40 ~ +120℃

 7.8克

377B40

 12. 5mV/Pa

 4Hz~40KHz

 1/2”

 自由场

 -40 ~ +150℃

 6.5克

377B41

 50mV/Pa

 3.15Hz~20KHz

 1/2”

 自由场

 -40 ~ +150℃

 9克

377C01

 2.0mV/Pa

 3Hz~100KHz

 1/4”

 自由场

 -40 ~ +120℃

 1.8克

377C10

 1mV/Pa

 4Hz~70KHz

 1/4”

 任意场

 -40 ~ +120℃

 1.8克

  型号

 灵度（±25%，250Hz）

 响应类型

 直径

 接头

 温度范围

130D20

 45mV/Pa

 自由场

 1/4”

 BNC

 -10℃- +50℃

130D21

 45mV/Pa

 自由场

 1/4”

 10-32

 -10℃- +50℃

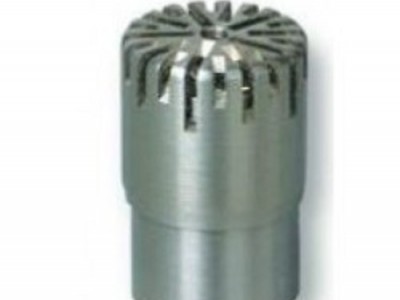

精密电容传声器377系列

应用：

声功率测试；发动机噪声分析；近场声全息；建筑噪声研究；绘制声压图；环境噪声分析；腔室声测试

美国PCB公司振动部提供多种规格的电容式和预极化式传声器及阵列型、特殊用途的传声器，可用于精密声音测试和声阵测量，直径有1/4”和1/2”，PCB公司的精密传声器相对于温、湿度而言具有一个明显的低灵度（即PCB公司的精密传声器受温、湿度影响较小）。

精密电容传声器和预极化传声器

特点：

坚固的设计；在潮湿环境中也具有优良的性能；由ICP®型传感器电源供电（指预极化传声器）；符合IEC和ANSI标准

PCB公司提供外置的和预极化的自由场、压力场、任意、探头型精密电容传声器。压力场和自由场传声器直径为1/4”或1/2”，任意场传声器直径为1/2”。预极化传声器的优势在于其可由ICP®型传感器恒流源供电，非常经济。

探头型传声器—377A26

直径：12.7mm

灵度：3mV/Pa

频率范围：2Hz – 20KHz

工作温度：800℃

动态范围：>40dB

377A26探头型传声器是一种小巧、坚固型设计的传声器，可用于各种困难的测量场合，如空间受限场合、恶劣环境场合及非常接近声源的声测量。声音信号可通过一个可分离的不锈钢探头导入到传声器，具有高输入阻抗的探头尖减小了它在声场中的影响。377A26探头型传声器通过内部补偿使得探头尖的静态压力与内部传声器的压力一样。包括前放、3m电缆（7芯Lemo接头）

型号

 377A12

 377A13

 377A21

 377A42

 377A51

 377A53

 377A54

 377A62

直径

 1/4”

 1/2”

 1/2”

 1”

 1/4”

 1”

 1/2”

 1/2”

响应类型

 压力场

 压力场

 任意场

 自由场

 压力场

 任意场

 压力场

 任意场

开路灵度（250Hz）

 0.25mV/Pa

 12.5mV/Pa

 12.5mV/Pa

 48mV/

Pa

 0.4mV/

Pa

 45mV/

Pa

 50mV/

Pa

 12.5mV/Pa

频率响应

（±2dB）

 4Hz~

20KHz

 4Hz~

20KHz

 4Hz~

20KHz

 2.6Hz~

20KHz

 10Hz~

20KHz

 2.6Hz~

8KHz

 3.15Hz~

10KHz

 4Hz~250

KHz

极化电压（V）

 0

 0

 0

 0

 0

 0

 200

 200

动态范围

 178dB

 155dB

 155dB

 146dB

 192dB

 146dB

 >146dB

 >160dB

动态范围

（热噪音）

 68dB

 144dB

 144dB

 10dB

 60dB

 10dB

 --

 18dB

前置放大器

连接

 5.7mm

- 60UNS

 11.7mm

- 60UNS

 11.7mm

- 60UNS

 23.1mm

- 60UNS

 5.7mm

- 60UNS

 23.1mm

- 60UNS

 12.7mm

- 60UNS

 11.7mm

- 60UNS

工作温度（℃）

 -40 ~ +120

 -40 ~ +120

 -40 ~

+80

 -40 ~ +150

 -40 ~ +150

 -40 ~ +150

 -40 ~ +150

 -40 ~

 +150

传声器管径（包括格栅）

 7.0mm

 13.2mm

 13.2mm

 23.8mm

 6.9mm

 23.8mm

 13.2mm

 13.2mm

传声器管高（包括格栅）

 10.4mm

 12.7mm

 12.7mm

 19mm

 10.5mm

 19mm

 16.3mm

 12.7mm

重量（克）

 1.7

 6.5

 6.5

 31

 2

 31

 9

 6.5

型号

 377B01

 377B02

 377B10

 377B11

 377B20

 377B40

 377B41

 377C01

 377C10

直径

 1/4”

 1/2”

 1/4”

 1/2”

 1/2”

 1/2”

 1/2”

 1/4”

 1/4”

响应类型

 自由场

 自由场

 压力场

 压力场

 任意场

 自由场

 自由场

 自由场

 压力场

开路灵度（250Hz）

 3.16mV/Pa

 50mV/Pa

 1mV/Pa

 50mV/Pa

 50mV/Pa

 12.5mV/Pa

 50mV/Pa

 2.0mV/Pa

 1.0mV/Pa

频率响应

（±2dB）

 4Hz~80KHz

 3.15Hz~

20KHz

 4Hz~70KHz

 3.15Hz~10KHz

 3.15Hz~12.5KHz

 4Hz~

40KHz

 3.15Hz~20KHz

 3Hz~100KHz

 4Hz

~70KHz

极化电压（V）

 0

 0

 0

 0

 0

 0

 200

 0

 0

动态范围

（-3%）

 165dB

 146dB

 170dB

 146dB

 146dB

 160dB

 146dB

 44-165dB

 44-165dB

动态范围

（热噪音）

 28dB

 15dB

 30dB

 15dB

 15dB

 20dB

 15dB

 40-170dB

 41-165dB

前置放大器

连接

 5.7mm

- 60UNS

 11.7mm

- 60UNS

 5.7mm

- 60UNS

 11.7mm

- 60UNS

 11.7mm

- 60UNS

 11.7mm

- 60UNS

 11.7mm

- 60UNS

 5.7mm

- 60UNS

 5.7mm

- 60UNS

工作温度（℃）

 -40 ~ +120

 -40 ~ +120

 -40 ~ +120

 -40 ~ +120

 -40 ~ +120

 -40 ~ +150

 -40 ~ +150

 -40 ~ +120

 -40 ~

 +120

传声器管径（包括格栅）

 7.0mm

 13.2mm

 7.0mm

 13.2mm

 13.2mm

 13.2mm

 13.2mm

 7.0mm

 7.0mm

传声器管高（包括格栅）

 10.5mm

 16.2mm

 10.4mm

 16.2mm

 16.2mm

 12.7mm

 16.3mm

 10.5mm

 10.5mm

前置放大器

特点：小巧、坚固；具有低噪音基；动态范围宽；频带宽；不锈钢外壳

ICP®型传声器前置放大器

426A03和426D01为低噪音、通用型预极化传声器前放，可由ICP®型传声器恒流源（2 – 20mA）供电。其中，426D01可支持TEDS（智能型）传感器。426A03和426D01前放可用于下列预极化传声器：377A01、377A02、377A03、377A10、377A11、377A20

426A30前置放大器

426A30是一个小巧、坚固的前置放大器，与精密电容型配接使用具有的

性能。可与其配接的传声器有377A40、377A41。426A30通过011A10（Lemo – Lemo接头）电缆与供电电源2200C-OPT01连接。

130系列

阵列型传声器130系列（带前置放大器）

特点：经济有效；能够缩短测试时间；能够增强数据连贯性；提供A-计权选项

如果您想进行多通道声压测量，那么，PCB公司的130 ICP®型传声器阵列则是一个非常经济有效的测量选择，并可由ICP®型传感器电源供电。典型应用包括：声压图绘制、声模式分析、近场声全息和声阵测量。

型号

 130D20 130D21

直径

 1/4”

 1/4”

响应类型

 自由场

 自由场

灵度（±25%，250Hz）

 45mV/Pa

 45mV/Pa

频率响应（±1dB）

 100Hz – 4KHz

 100Hz – 4KHz

频率响应（±2dB，典型）

 10Hz – 15KHz

 10Hz – 15KHz

动态范围（10Hz – 10KHz，ref. 20µPa）

 <40 to >122dB

 <40 to >122dB

动态范围（1/3倍频程@1KHz）

 <15dB

 <15dB

温度范围

 -10℃- +50℃

 -10℃- +50℃

极化电压

 预极化

 预极化

激励电压

 18 – 30VDC

 18 – 30VDC

恒流源

 2 – 20mA

 2 – 20mA

输出接头

 BNC

 10-32

前置放大器直径

 12.7mm

 5.5mm

总长度

 68mm

 81mm

TEDS选项支持（IEEE P1451.4）

 Y
