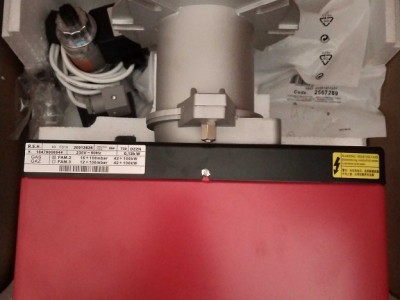

意大利RIELLO燃烧器

              意大利RIELLO燃烧器

  南京金倍得科技发展有限公司优惠供应意大利RIELLO利雅路燃烧器。

型号：RIELLO燃烧器40 G10LC、RIELLO燃烧器464T1 G10LC、

RIELLO利雅路燃烧器及燃烧器配件、

意大利利雅路燃烧器燃烧机配件维修意大利利雅路燃烧器燃烧机配件维修、

 RS 系列燃烧器的出力范围从70 到 2290 kW，设计可用于热水或过热水锅炉，热发生器或蒸锅炉和导热油炉。

调节方式为"平滑过渡两段火"。燃烧器装有微电子控制盒，能提供燃烧器运行状态和故障原因诊断。

机和燃烧头性能的改善，增大该燃烧器的适用范围并确保各运行工况点的燃烧效率。 该型燃烧器的设计使其外型尺寸更小，方便使用和维护，更多的选配件可保证随时升级燃烧器的功能。下图为能与燃烧器相匹配的燃阀组的小压力损失；再加上燃烧室的背压即可得总的燃烧器燃压力损失。该燃烧器安装有一个由伺服马达带动可变凸轮控制一段火和两段火燃料量供应的蝶阀。燃料可从燃烧器的左侧或右侧供应

 根据燃的流量和燃的供应压力选择的燃阀组。 燃阀组有"整体式"（所有的部件含于一整体内）和"组合 式"（由单个部件连接而成）。燃阀组同燃烧器均符合 EN 676标准。

 燃阀组的尺寸取决于它们的结构。下表为适用于RS 燃烧器的燃阀组的尺寸，进口和出口的直径和装有泄漏检测仪的尺寸。

请注意若泄漏检测仪没有安装在燃阀组上时，则其为一附件单独供应。

"整体式"燃阀组的燃压力为360 mbar ,"组合式"燃阀组的燃压力为500 mbar。

标准配置“整体式”燃阀组的阀后压力是3到60 mbar,对DN65和DN80型号来说是20到40 mbar。

带法兰的“整体式”燃阀组的阀后压力可通过选择不同的稳压弹簧（见燃阀组附件）来调整。

(1) 带6针插座的燃阀组

(2) 带6针插座的燃阀组 ：若使用LPG，“整体式”阀组的运行温度不能低于0℃，它们只能使用态的LPG（液态的碳氢化合物会损坏阀组的密封）。

MBC 1200 阀组：运行压力(*)略高于或等于10 mbar。阀组必须紧临燃烧器安装（若必要，只能在目录中选装一个适配器）并且其工作点必须在其工作范围内。

MBC 1900-3100  阀组：运行压力(*)略高于或等于15 mbar。阀组必须紧临燃烧器安装（若必要，只能在目录中选装一个适配器）并且其工作点必须在其工作范围内。 (*)该压力是指燃阀组在满负荷时的供压力。

下图能帮助计算一条燃管路的压力损失和选择正确的燃阀组。

下图可在耗量和管路长度已知的情况下选择一条新的燃管路。管路直径的选择基于假设的燃压力降。该图以甲烷燃为标准所得，若使用其它种类的燃，则参考图 A 所示的修正系数和计算公式换算为当量甲烷体流量。请注意在终选择阀组尺寸是必须将燃烧室的背压考虑进去。计算一条燃管路的压力损失或选择一条新的燃管路。 当量甲烷体流量的计算参照图表内的图 A 所给的计算公式和换算系数。

 当量甲烷体流量的数值显示在图表的上部（V），作一条垂直线与所表示的燃管路直径的直线相交；此时以此点为基础再作一条水平线与所表示的燃管路长度的直线相交。得出一点再作一条垂直线即可得出燃管路的压力损失。

将燃流量表的压力减去该值即可得出选择燃阀组所需的参考压力。

 举例： -燃种类：G25、-燃流量： 9.51、 -燃流量表的压力： 20 bar、-燃管路长度： 15 m、 -修正系数：             0.62（见图 A）、

 -当量甲烷体流量 V=[9.51/0.62]=15.34mc/h、

-在流量坐标中选中15.34，向下作一条垂直线与表示1"1/4（表示管路的直径）的直线相交。

 -再从次点向左作一条水平线与表示管路长度为15m的线相交；

 -作一条向下的垂直线即可从压力损失坐标上读出压力损失为1.4mbar；

 -用燃流量表的压力减去该值即可得出选择燃阀组所需的参考压力。

 -正确 =（20-1.4）=18.6mbar

 通

 尽管外型尺寸较为紧凑，该通系统在保证低噪音的同时也确保较高的性能和量输出。

RS28-38-50-70-100-130型号中使用反向机叶片和降噪音材料来保证燃烧器噪音排放。

RS34MZ-44MZ-64MZ-190型号中，降低噪音排放主要通过特殊设计的助燃空入口。

 可变的凸轮同时连接量和燃料输出的调节器，保证在燃烧器的各个负荷点均有较高的效率。并在燃烧器停止运行时关闭门挡板以减少锅炉的通热损失。 空压力开关保证当燃烧无足够的助燃空时及时关闭燃烧器。

 RS 34 MZ 和 RS 44 MZ型号燃烧器采用创新的强化玻璃纤维材料技术设计的新结构，该材料和传统的铝合金相比具有较高的热力和机械性能，在燃烧器的布置、重量和外型尺寸上具有较大的优势。

 为了确保在任何工作状态下燃烧器内部部件的正常工作温度，该燃烧器新设计的结构中包括使用了创新的专利冷却技术。 该专利设计使得在燃烧器的前板和强化钢前板之间形成一个空穴，能提供强有效的隔热效果隔绝锅炉前板的辐射热，HCS技术（空冷却系统）的运用进一步增强了隔热效率，外部空能被引入到前板间的空穴中，形成空循环进一步降低燃烧器前板的温度，以减少热量传导到燃烧器内部的电元件。

 燃烧头

 RS 系列燃烧器可根据不同的需要选择不同长度的燃烧头。

 选择的依据是锅炉的前板厚度和不同型号的锅炉。

 根据不同的热用户，检查燃烧头是否正确装入燃烧室内。

 调节

 调节方式中,燃烧器通过自动在大小火间转换来适应负荷的变化(见图A)

 所有RS 系列燃烧器都安装有一个微理控制面板，用于在间断运行中监测燃烧器状况。

运行描述

在正常运行中，各种状态如下表所示用颜色代码的排列来指示。 界面诊断（带适配器）能通过按锁定钮超过3秒来。

故障诊断：

在锁定发生后，红色信号灯一直亮。在这种状态下，根据错误代码表的视觉故障诊断可通过按锁定复位按钮超过3秒来执行。界面诊断（带适配器）能通过再按锁定钮超过3秒来执行。

由安装方负责的电连接

燃烧器接线

所有的RS系列燃烧器型号均有方便连接的电接线板以安装电部件和接线。 在RS34-44MZ型号，通过全新设计的结构可以十分清楚看到燃烧器内部电元件布置，提高了调试和维护速度。 其余型号的该系列燃烧器均采用插头和插件系统，不必打开燃烧器的外壳即可操作。燃烧器的一些主要部件如伺服马达、空压力开关和燃压力开关（附件）都是通过插件系统和燃烧器连接，方便维护过程中的连接操作。 RS系列燃烧器的所有型号的电连接参照使用说明书中的接线图方便地进行。电连接必须由专业人员来执行，并必须遵照当地的相关电强制标准。：

强制通一体式，两段火，全自动燃燃烧器由以下组成： -  带隔音材料的吸口 -  高性能带反向机叶片的机（RS 28-38-50-70-100-130型号或正向机叶片(RS 64MZ-190型号）。 -  由伺服马达带动可变凸轮控制一段火和二段火进量的门挡板和燃料量的燃蝶阀。 -  带中线，三相400V，50HZ转速为2800rpm的机马达（RS28和RS38为单相，230V，50HZ） -  可根据输出功率调整的燃烧头，由以下组成：-  不锈钢锥型，耐高温燃烧头  点火电极 -  火焰探针

  燃分配器 -  火焰稳焰盘、

-  空压力开关，保证当无足够的助燃空时停止燃烧器的运行、-  火焰控制盘，具有故障诊断功能、-  电连接插头/插座（RS28-38-50型号) 、-  燃烧器 启动/停止 选择开关、 -  手动一段火/二段火转换开关 、-  火焰检查窗口、-  方便安装和维护的滑杆、-  抗电磁干扰的保护滤波器、-  IP 44 电保护等级、

燃阀组

燃供应管路，有“整体式”燃阀组结构（阀组直径从3/4"到2"）或“组合式”燃阀组结构（阀组直径从DN 65 到DN 100）包括： -  过滤器、-  稳压器、-  小燃压力开关、-  阀、-  密封检测装置（输出功率大于 1200 KW）、-  带点火燃调节的单级工作的燃阀、

符合下列欧洲规范： -  89/336/ EEC（电磁兼容性）、-  73/23/ EEC（低电压）、-  92/42/ EEC（效率）、-  90/396/EEC （燃）、-  EN 676 （燃燃烧器）、

标准配置： -  1 片燃阀组垫片、 -  1 片法兰垫片、-  4 颗法兰紧固螺丝、-  一个绝热垫、-  4颗连接燃烧器和锅炉的螺丝、-  电连接的接线端子（为RS28-38-50型号）、-  两根滑杆的延长件（为所有配加长燃烧头型号和RS190型号）、-  安装，使用和维护手册、-  备件清单、

可单独定货的配件： -  加长燃烧头组件、-  缩短燃烧头长度的组件、-  后吹扫组件、-  持续通组件、-  消音柜、-  LPG 组件、-  城市煤组件、-  减震组件、-  状态显示屏、-  接地故障断路器、-  法兰联接组件、-  燃阀组适配器、-  密封检测装置、-  稳压器弹簧、

燃烧器：

强制通一体式，两段火，全自动燃燃烧器由以下组成： -  带隔音材料的吸口、-  高性能带正向机叶片的机。 -  由伺服马达带动可变凸轮控制一段火和二段火进量的门挡板和燃料量的燃蝶阀。 -  带中线，为2800rpm的机马达单相/220-230v/50-60Hz或三相/380-400v/50-60HZ。 -  可根据输出功率调整的燃烧头，由以下组成： -  不锈钢锥型，耐高温燃烧头-  点火电极、-  火焰探针、-  燃分配器、 -  火焰稳焰盘、

-  高端专利的HCS（空间冷却系统），具有较高的隔热性能和持续的冷却空更新的冷却系统确保避免过多热量传导到内部的电器元件安装室内。

-  空压力开关，保证当无足够的助燃空时停止燃烧器的运行、

-  火焰控制盘，具有故障诊断功能、-  电连接插头/插座，安装在燃烧器外部。 -  燃烧器 启动/停止 选择开关、-  手动一段火/二段火转换开关、-  火焰检查窗口、-  方便安装和维护的滑杆、-  抗电磁干扰的保护滤波器、-  IP 40 电保护等级、

燃阀组

燃供应管路，有“整体式”燃阀组结构（阀组直径从3/4"到2"）或“组合式”燃阀组结构（阀组直径从DN 65 到DN 100）包括： -  过滤器、-  稳压器、-  小燃压力开关、-  阀、-  密封检测装置（输出功率大于 1200 KW）、-  带点火燃调节的单级工作的燃阀、

符合下列欧洲规范： -  89/336/ EEC（电磁兼容性）、-  73/23/ EEC（低电压）、-  92/42/ EEC（效率）、-  90/396/EEC（燃）、-  EN 676 （燃燃烧器）、

标准配置： -  1 片燃阀组垫片、-  1 片法兰垫片、-  4 颗法兰紧固螺丝、-  1个绝热垫 、-  4颗连接燃烧器和锅炉的螺丝、-  3针电连接插头（RS34-44Mz单相） 、-  4针电连接插头（RS44Mz三相） 、-  安装，使用和维护手册 、
