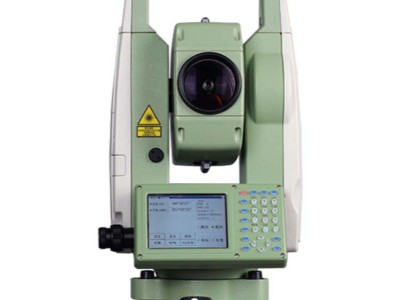

三鼎WinCE智能型全站仪STS-772R10L/STS-772R15L

三鼎WinCE智能型全站仪STS-772R15L/STS-772R20L

技术指标

仪器型号STS-772R10L/STS-772R15L/STS-772R20L

距离测量

单棱镜：5000m

三棱镜：7000m

测量精度：±(2+2×10-6·D)mm

测量时间：精测0.3秒、连续0.1秒

测距测量：(无合作目标）

测程（柯达灰，90%反射率）

反射片：1000m/1500m/2000m

精度：0~500m：±(3+2×10-6·D)mm

500~1000m：±(5+2×10-6·D)mm

1000~2000：±(10+2×10-6·D)mm

测量时间：0.3~3秒

象修正：输入温度压自动改正

棱镜常数修正：输入参数自动改正

角度测量

测角方式：J对编码

码盘直径：79mm

显示读数：0.1＂/1＂/5＂可选

角度精度：2＂

探测方式：水平盘对径 ；竖直盘对径

存储器：512MB

望远镜成像：正像

镜筒长度：154mm

物镜有效孔径：望远45mm 测距50mm

放大倍率：30×

视场角：1°30

分辨率：3＂

对焦距离：1.2m

自动垂直补偿器

系统：双轴液体光电式电子补偿器

工作范围：±4＇(±6＇可选）

精度：1＂

水准器

管水准器：30＂/2mm

圆水准器：8＇/2mm

激光对中器

对中精度：±1.5mm(1.5m）

亮度：具有调整亮度功能

显示部分：3.5英寸640x480点阵，高清亮真彩屏，阳光下清晰可见

数字显示：大99999999.999 小1mm/0.1mm可选

机载电池

电源：可充电锂电池

电压：直流7.4V

容量：3100mWh(23Wh)

连续工作时间：6小时

尺寸：196×192×360mm

重量 ：6.0kg

防水防尘等级：IP55

本资料仅供参考，为不断提高产品性能，本彩页中所有图片及性能参数如有改动，恕不另行通知，敬请谅解！
