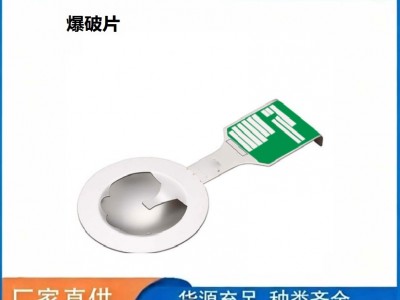

除尘器联动报警泄爆片(带信号防爆片)

一、产品定义与核心功能

除尘器联动报警泄爆片（又称信号反馈泄爆片、智能防爆片）是集超压泄压、破裂信号输出、系统联动停机于一体的复合型装置，专为布袋 / 脉冲除尘器、粉尘管道、料仓等可燃粉尘环境设计。

核心作用：粉尘爆炸超压时毫秒级破裂泄压，同步输出开关量信号，触发声光报警、机停机、切断进料，避免设备爆炸与二次灾害。

执行标准：符合GB 15605-2024 粉尘爆炸泄压规范、GB 567 爆破片标准、ATEX、NFPA 68xcoss.henan.gov.cn。

二、结构组成（四大核心部件）

泄爆片本体（核心）

材质：304/316L 不锈钢、310S 耐高温钢、镍合金（耐温 - 200℃~650℃）。

类型：

反拱型（主流）：抗压强、无碎片飞溅，适配金属 / 化工粉尘（脉动压力）。

正拱型：低压稳定，适用于粮食 / 饲料等中低压粉尘。

平板型：结构简单，适配低压、洁净粉尘环境。

信号反馈模块（联动关键）

类型：贴片式（导电线路断裂）、机械式（微动开关触发）。

输出：常开 / 常闭无源干接点，直接对接 PLC/DCS、声光报警器。

法兰夹持器：标准 DN 法兰（圆形 / 方形），密封面 Ra3.2μm，螺栓力矩 45-60N・m（316L），防粉尘泄漏。

附件：防碎片护网、定向导流槽、泄爆导管（≤3m，无弯头，引至室外区）。

三、工作原理（四步联动）

正常待机：泄爆片完好密封，承压运行，信号模块待命，无输出，不影响除尘负压。

超压触发：粉尘阴燃 / 爆炸、流堵塞致压力升至设定爆破值（常规 10kPa/0.01MPa，允差 ±25%）。

泄压 + 报警同步：<10ms内全截面破裂泄压；同时触发信号模块，干接点翻转（常开→常闭）。<>

联动防护：信号上传中控，自动执行：

现场声光报警、上位机弹窗；

除尘机停机、切断物料输送；

关闭隔离阀，阻断二次爆炸路径。

四、核心参数选型（匹配除尘器工况）

1. 爆破压力（Pb）

设定：1.1~1.3 倍正常工作压力，且≤设备设计耐压的80%（如设计 0.2MPa，Pb≤0.16MPa）。

粉尘爆炸场景：Pb≤Pmax×0.7（Pmax 为爆炸预期压力）。

2. 泄爆面积（A，关键合规项）

公式：A=V×K/(Pb×C)（V = 除尘器容积，K = 粉尘爆炸指数，C = 泄放系数）。

简化参考：A≈容积 (m³)×0.75÷20（燃煤粉尘）。

安装位置：顶部 / 侧壁，避开进口、滤袋、灰斗；室外泄爆口高出屋面≥1m，倾角≥45°，严禁朝向人员 / 设备 / 配电柜。

3. 温度与材质匹配

常温（-40℃~280℃）：304 不锈钢。

高温（280℃~650℃）：310S / 镍合金。

腐蚀性粉尘：316L / 哈氏合金。

五、安装与维护要点

1. 安装

法兰对夹，密封面清洁无划痕，螺栓对角均匀紧固。

泄爆方向：定向至室外区，加装泄爆导管（≤3m，直线），禁止室内泄压。

信号接线：无源干接点，接入 PLC/DCS，测试报警与联锁功能。

2. 维护（TSG ZF001 要求）

日常：每季度清理表面粉尘，防止堵塞影响破裂速度。

校验：每 12 个月校验爆破压力；高危场景（化工 / 金属粉尘）每 6 个月。

更换：破裂后一次性不可复用，需更换同型号、同参数泄爆片。

六、优势对比（普通泄爆片 vs 联动报警型）

表格

对比项 普通泄爆片 联动报警泄爆片

功能 仅被动泄压 泄压 + 报警 + 联动停机

信号输出 无 开关量信号，对接中控

等级 基础防护 主动预警 + 联锁防护，防二次爆炸

适配场景 小型 / 无人值守 大型 / 高危 / 锂电 / 化工 / 食品

七、典型应用行业

锂电 / 新能源（正负极粉尘）

化工（粉体反应釜 / 料仓）

粮食 / 饲料（谷物粉尘）

木工 / 家具（木屑粉尘）

金属加工（铝镁等可燃金属粉尘）
