清河县点固焊接材料有限公司

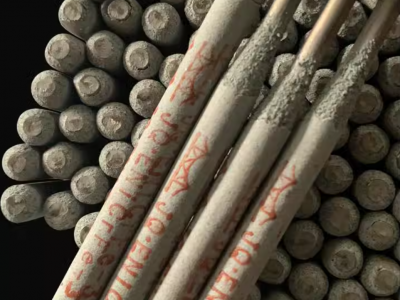

113 JQ·ENiCrFe-1镍基焊条
GB/T 13814 ENi6062 AWS A5.11 ENiCrFe-1 ISO 14172-E Ni 6062
适用于镍-铬-铁合金的焊接，也可用于镍基合金和钢的异种材料间的焊接。低氢型药皮的镍基合金焊条，焊接工艺性能优良，熔敷金属具有优异的力学性能及抗裂性。
熔敷金属化学成分（%）
| 试验项目 | C | Mn | Fe | Si | Cu | Ni | Cr | Nb+Ta | S | P |
| GB/T标准 | ≤0.08 | ≤3.5 | ≤11.0 | ≤0.8 | ≤0.50 | ≥62.0 | 13.0～17.0 | 0.5～4.0 | ≤0.015 | ≤0.020 |
| 例值 | 0.02 | 2.6 | 10.3 | 0.4 | 0.02 | 67.6 | 15.2 | 3.4 | 0.002 | 0.005 |
熔敷金属力学性能
| 试验项目 | Rm(MPa) | ReL/Rp0.2(MPa) | A(%) |
| GB/T标准 | ≥550 | ≥360 | ≥27 |
| 例值 | 656 | 419 | 38 |
X射线探伤要求：
| Ⅱ级 |
焊接位置
 |  |  |  |  |
参考电流
焊条规格(mm) | Φ2.5 | Φ3.2 | Φ4.0 | |
焊接电流(A) | 平焊、横焊 | 55～85 | 70～115 | 105～145 |
立焊、仰焊 | 50～80 | 60～105 | 85～125 | |
1.烘干要求：焊前焊条须经350℃左右保温1h，随用随取。
2.焊前必须对焊件铁锈、油污、水分等杂质。
浙公网安备33010502012242号
