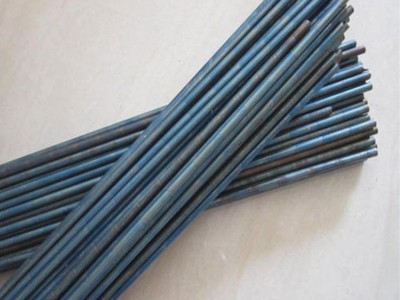

S111钴基焊丝6号堆焊焊丝Stellite6焊丝

说明： S111(Stellite 6)是使用广的钴基合金堆焊焊丝。 碳及钨含量适中， 韧性较好。 在800˚C以下的温度范围内， 具有优良的耐腐蚀、 抗氧化、 抗冲击和抗金属间粘着磨损性能。 堆焊层可进行机加工。

用途： 用于高温下要求耐磨及耐蚀的工况条件保持良好性能的场合。 例如汽车、 内燃机门、 高温高压阀门、 热剪切刀刃、 轴承的内、外环、 热锻模等堆焊。

焊丝化学成分（%）

物理特性（近似值）

熔敷金属机械性能（参考值）

注意事项：

注意事项：

1. 可采用氧-乙炔焊或钨极氩弧焊（手工或自动） 进行堆焊。

2. 用氧-乙炔焊时应用碳化焰进行堆焊， 焰心与内焰的长度应保持为1:3。

3. 焊接面的边角部分一定要加工成圆角。 并在母材表面的氧化物、 油等污物后再进行堆焊。

4. 应当根据母材的种类和工件大小， 选择适当的预热温度进行预热。

5. 堆焊时， 母材只须加热到呈现"出汗" （润湿） 状态便可加入焊丝熔滴， 而母材不应熔化。 每堆焊一层可用碳化焰在焊层表面进行重熔， 检查有无孔、 凹陷或堆焊不足等缺陷， 一经发现， 即加以焊补。

6. 堆焊后的工件必须立即放入干燥及预热的沙缸或草灰中， 使其缓慢冷却， 以避免裂缝。

7. 堆焊层须先经粗磨， 如发现有缺陷时， 应将工件重新预热， 仍按上述步骤进行焊补。
