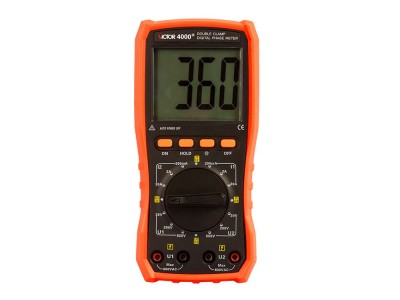

VICTOR 4000+ 双钳数字相位伏安表
VICTOR 4000+双钳数字相位伏安表是一款为现场测试的多功能仪表，该仪表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
类 别 | 量 程 | 分辨率 | 基本误差 |
电 压 | 20V | 0.01V | ±(1.2%rdg+2dgt) |
200V | 0.1V | ||
600V | 1V | ||
电 流 | 200mA | 0.1mA | ±(1.0%rdg+2dgt) |
2A | 1mA | ||
20A | 10mA | ||
相 位 | 0～360° | 1° | ±1° |
其它技术规格
基本功能 | VICTOR 4000+ |
钳口尺寸 | φ7.5mm×13mm |
采样速率 | 约3次/秒 |
量 程 | 交流电压：0～20V/200V/600V 交流电流：0～200mA/2A/20A 相位：0～360° |
测量相位时被测信号的幅值范围 | 测U1-U2相位时：30V～600V |
测I1-I2相位时：10mA～20.00A | |
测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A | |
其它辅助功能 | 数据保持/自动关机/电压检测 |
测试线长 | 测试线长度：1.5m 电流钳线长：2m |
输入阻抗 | 测试电压各档输入阻抗为：2MΩ，测U1U2相位时电压输入阻抗为：40kΩ |
耐 压 | 仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ |
结 构 | 双重绝缘 |
基本参数 | |
电源 | DC9V 碱性干电池（1.5V AA×6） |
显示屏尺寸 | 70mm×62mm,显示域：64mm×54mm |
机身颜色 | 黑色+橘黄 |
机身重量 | 主机约550g(带电池)，表钳约170g×2，测试线约250g |
机身尺寸 | 长宽厚：196mm×92mm×54mm |
