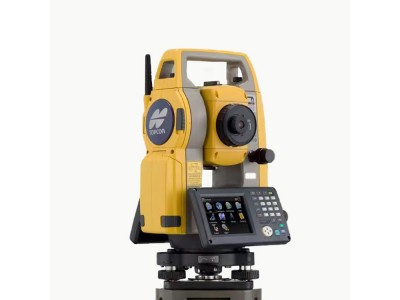

拓普康OS-201/OS-202全站仪

拓普康OS-201/OS-202预装多测回，隧道精灵

技术指标

型号：OS-201；OS-202

放大倍率/分辨率：30X/2.5"

其它：镜筒长度 ：171mm，物镜孔径 ：45mm（EDM:48mm），成像 ：正像

视场角 ：1˚30′（26m/1,000m）, 视距 ：1.3m，十字丝照明 ：5 级

测角部

显示：0.1"/1"；0.5"/1"

测角精度 (ISO17123-3:2001)：1"；2"

双轴补偿器：液体双轴倾斜传感器

补偿范围/显示：补偿范围 ±5.5′/显示 1″

视准差改正：提供

测距部

激光输出等级：无棱镜模式/棱镜或反射片模式

测距范围：无棱镜0.3～1000m

反射片：RS90N-K:1.3～500m，RS50N-K:1.3～300m，RS10N-K:1.3～100m

小型棱镜：1.3～500m

单AP标准棱镜：1.3～5600m

显示：精测/速测0.0001m

连续测量：0.001m

测距精度无棱镜：（2+2ppm×D）mm

反射片：（2+2ppm×D）mm

AP/CP棱镜：（1.5+2ppm×D）mm

测量时间：精测 1.0 秒

测量时间：速测 0.6 秒

测量时间：连续测 0.4 秒

系统/接口与数据管理

显示器/键盘：3.5英寸，亮度自动控制，带背光半透射式 TFT QVGA 彩色液晶显示

触摸屏/背光式 29按键数字键盘

操作面板：双面触摸屏（盘右时仅为触摸屏操作）

触发键：位于仪器支架右侧

数据存储内存：1G内存（含软件存储空间）

插入式存储设备：U盘，支持32G

接口：RS232串口 ,USB2.0接口

蓝牙模块（选配）：蓝牙，通讯距离10米

激光指向：同轴红色EDM激光束

导向光：绿色激光二极管（524nm）和红色激光二极管（626nm），

工作范围：1.3～150m

日历/时钟：有

水准器电子水准器：±6′（内圆）

圆水准器（基座上）：10′/2mm

对中器：光学对中器 放大倍率 ：3X，焦距：0.3米自基座

激光对中器（选配）：红色激光（波长 635±10nm），5级亮度可调，

精度 ：≤ 1mm@1.3m，激光

防尘防水等级 /工作温度：IP65（IEC60529:2001)/-20~+60°C

尺寸：191×190×348mm

仪器高 192.5mm自基座面，236mm自基座底

重量（含提柄和电池）：5.7kg

电源系统

电池 BDC72：可充电锂电池，7.2V/5,986mAh

工作时间（20° C）：约 23小时（角距同测间隔 1次 /30秒）
