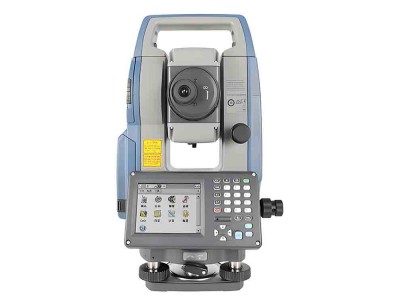

索佳FX-201/FX-202全站仪

索佳FX-201/FX-202全站仪

技术参数

型号:FX-201 FX-202

望远镜放大倍率/分辨率:30x / 2.5"

镜筒长度:171mm

物镜孔径:45 mm (48mm for EDM)

成像:正像

视场角:1°30' (26m/1,000m)

测量焦距:1.3m

分划板照明:5级亮度

测角部显示:0.1" / 1" 0.5" / 1"

测角精度:(ISO 17123-3:2001) 1" /2"

双轴补偿器/视准差改正:双轴液体倾斜传感器，补偿范围±6'/视准差改正可选

激光输出:无棱镜模式3R级/棱镜或反射片模式1.0级

测程（一般象条件下）

无棱镜:0.3~1000m

反射片:RS90N-K: 1.3~500m,

RS50N-K: 1.3~300m,

RS10N-K: 1.3~100m

小型棱镜OR1PA: 1.3~500m

单AP棱镜:1.3~5,000 m/ 6,000m良好象条件下

显示精度:0.0001m/0.001m

测距精度: (ISO 17123-4:2012) (D=距离测量值,单位mm)

无棱镜:(2+2ppmxD)mm

反射片:(2+2ppmxD)mm

AP/CP棱镜:(1.5+2ppmxD)mm

测量时间:精测0.9s (初次1.5s), 速测0.6s (初次1.3s), 连续测0.4s (初次1.3s)

接口与数据管理

操作系统/机载软件:Windows® Embedded Compact 7/ GEOPRO® Field

显示器/键盘:带背光,亮度自动控制触摸屏，3.5英寸透射式,TFT QVGA彩色液晶显示器/ 29键带背光键盘

操作面板:双面（右盘位时仅触摸屏操作）

数据存储内存:1GB（含机载软件）;外存:U盘 (可达8GB)

接口:USB 2.0 (类型A /小型B) / RS-232C

蓝牙（选配）:1.0级蓝牙, 通信距离 10 m

指向光:测距同轴红色激光

导向光:绿色 (524 nm) 和红色 (626 nm), 发光二极管;工作距离：1.3~150m

水准器图形水准器:6’ (内圆)

圆水准器:10’/2mm

光学对中器放大倍率: 3x,

焦距：0.3m自基座底部

激光对中器（选配）:红色激光二极管(635nm ±10nm),

对中精度: ≤1.0mm at 1.3m, 2.0级激光产品

防尘防水等级:IP65 (IEC 60529:2001)

工作温度:-20~+60ºC

外形尺寸:（含提柄）191x190x348mm

重量:（含提柄和电池）约5.7kg

电源系统

电池BCD72（可充电锂电池，7.2v/5986mAh）

工作时间23小时（每30秒测距一次）
