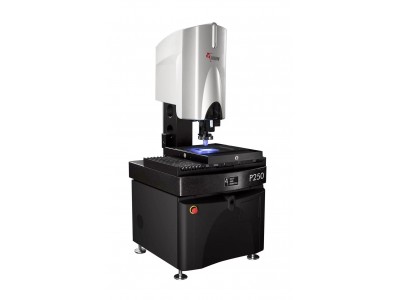

VIEW Pinnacle 250影像测量仪

VIEW Pinnacle 250影像测量仪有着非某凡的精度和生产率，优某异的MTBF性能，以及在同类型自动测量系统中某低的购置成本。其独某特的可编程多色环形灯(PRL)选项运用红、绿、蓝、白LED照明，可轻松应对难的应用。新型的直性运动控制技术造了运行速度快、可靠的免维护平台，满足从无尘室到工厂车间的生产环境中，大容量、高性能的操作。

可选的软件包增强系统的通用性：

l   CAD 导入(DXF/IGES) 软件

l   形状拟合和分析软件

l   离线编程软件

l   QC-Calc™ Statistical Process Control (SPC) —实时分析和报告软件

        Elements™ CAD To Measure测量软件

特征：

- 测量范围：250 x 150 x 100 mm

- 25公斤承载力

- 亚微米的光栅尺分辨率

- X-Y无阻力线性马达驱动，平台速度400 mm/秒

- Z轴DC伺服回转马达驱动，100 mm/秒

- 误差映射：在XY平面非线性二维纠错

- 双重放大光学系统，固定镜头，内部放大1-4倍

- 可编程LED平台背光及同轴表面光照明

- 可编程多色环形灯(PRL)选项

- TTL激光选项，具有自动ju jiao和扫描功能

- SpectraProbeTM   高分辨率彩色传感器选项

- 好的图像理性能，快速、某精某确、稳健

- 双通道，数字式，1.4兆像素的单色相机; 4:1的比例

- 次像素精度： 1/10 - 1/50 pixel

- 独立的Anthro Cart Operator工作站

- 强大的测量软件和数据分析工具可供选择

- 平均无故障工作时间 MTBF ≥ 8,000 小时

Pinnacle 的应用范围包括：

半导体/电子

BGA, μBGA, CSP, 倒装xin片, MCM, bump-on-die

引线框，引线接合，性线路板，连接器

SMT元件贴装

锡膏/环氧数脂胶点

xin片载体和托盒

喷墨打印机墨盒

光纤组件和MEMs

数据存储

悬置件

滑块和悬臂组(HGA)

磁盘介质基板

精密注塑和机加工件

模具和DAO具

医某疗设备

燃料喷射部件

手表组件
