垃圾焚烧电厂烟余热回收利用

背景描述：

随着经济与科技的飞速发展，能源消耗越来越大，能源已成为一个经济增长和XXX发展的物质基础，而如何实现低碳经济、节能增效、绿色发展已迫在眉睫。在城市化进程中，垃圾电厂的迅速建设，针对垃圾电厂的能源再利用问题，已成为垃圾电厂企业所关心的重要议题，而焚烧炉所排放的烟含有大量的低温余热，可以通过余热回收再利用，节约企业能源消耗，降本增效，助力企业绿色低碳发展。

余热热源介绍：

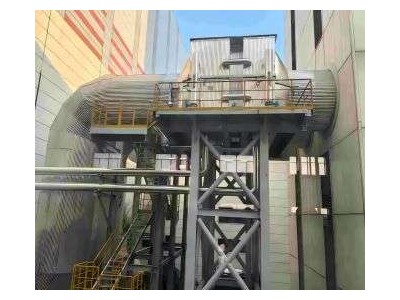

垃圾电厂焚烧炉排放的烟分别通过余热锅炉、 脱酸塔，经除尘器净化后达标排放，然而除尘器出口无SCR装置时，排放的烟温度依然有140-160℃左右，有SCR装置时，排放的烟温度有170-190℃左右，利用我公司“华谱新能源”自主研发的余热回收利用系统，对除尘器出口烟管区域进行改造，新增余热回收装置，并安装配套的热水系统及电控制系统，可将烟余热进行的回收再利用。

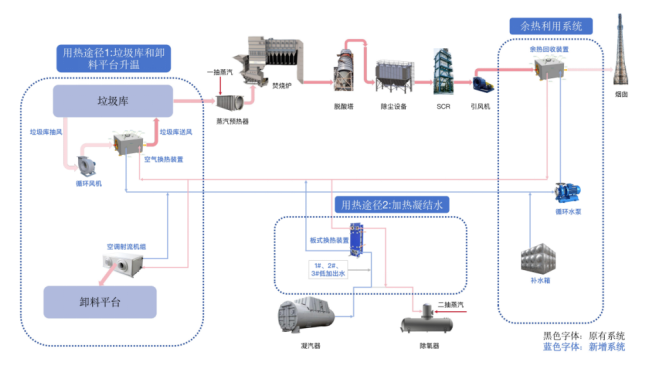

余热利用工艺原理图：

余热利用途径描述：

根据垃圾焚烧电厂的用热需求，可将回收的余热用于加热凝结水，提高除氧器进水温度，降低除氧器对蒸汽的消耗，可为企业节省大量的蒸汽，也可用于加热焚烧炉一次，提高焚烧炉的进温度，减少新蒸汽的消耗，节约的蒸汽可用于发电或供热，提高企业的经济效益。另外，采暖季时，回收的余热通过空换热装置可为垃圾库升温使用，提高垃圾库环境温度，减少垃圾发酵时间，提高垃圾理效率。同时，回收的余热可以通过射流机组供卸料平台采暖使用或用于加热锅炉补水、供热、洗浴、制冷等。

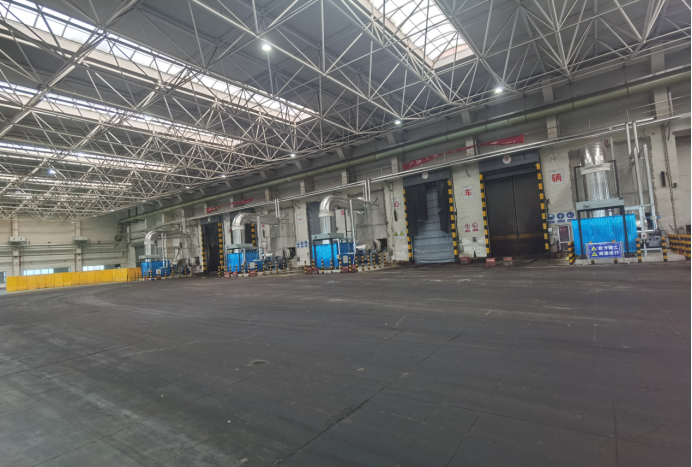

余热利用途径1：垃圾库升温

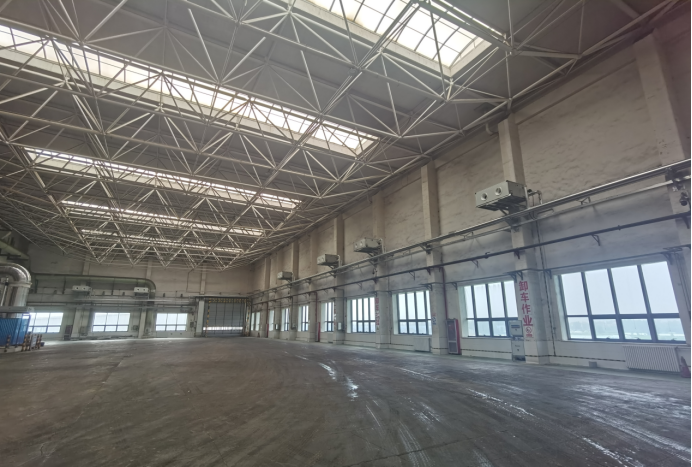

余热利用途径2：卸料平台升温

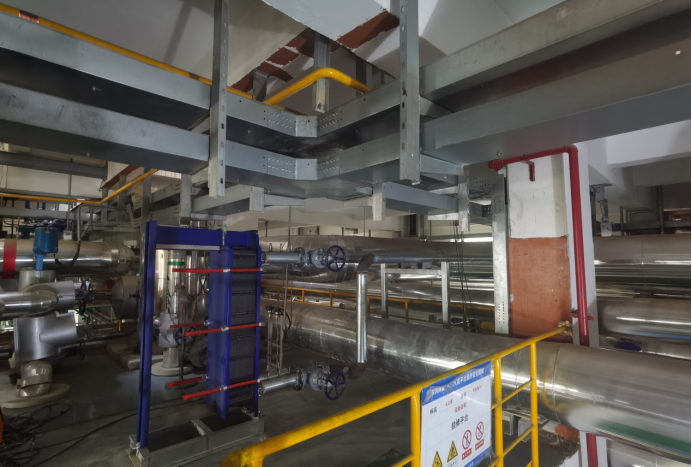

余热利用途径3：加热凝结水

余热回收利用系统特点：

可靠性高：采用我公司“华谱新能源”专利技术---复合相变换热技术，热管管壁壁温始终高于烟XXX温度以上，可以有效的控制烟XXX腐蚀，同时在烟管路内壁涂设玻璃磷片，从而延长烟管使用寿命。

综合热效率高：单根热管换热效率98%以上，整台余热回收装置换热效率可达90%以上，可以将烟热量更多的加以回收利用。

系统稳定性好：回收后的热量可用于加热凝结水、除盐水、锅炉一次、垃圾库和卸料平台环境温度或用于供热、洗浴、制冷等。采用串联工艺，未改变原工艺温控系统，并与原系统相兼容。同时，余热利用系统可以设计多种用热途径，系统可以自动进行切换。

**期短：正常情况下1-2年即可以回收投资成本。

使用寿命长：余热回收装置设计观察口与清灰功能，可以定期或不定期的通过压缩空（或水）对换热管进行吹扫与清洗，设备使用寿命在10年以上。

智慧运营与监测平台：余热利用配置工业物联网系统，将烟余热进行回收利用的同时，并可通过工业物联网平台实时监测系统运行情况。
