一、系统应用背景

河流悬移质泥沙含量（含沙量）是重要的水文参数之一，河流含沙量监测对于水利水电工程建设，水资源开发利用，水土流失治理，工农业取水用水，水文预报等意义重大。目前水文上测量河流含沙量的主要方法是：人工取样，使用烘干法测量含沙量。该方法从样品的采集到分析，均需要大量人力，物力和时间的投入，而且测量周期长，操作过程繁琐，劳动强度大，难以实时，在线监测河流含沙量的变化。

近年来随着新产品的不断引进，针对河流泥沙的监测积累了一些经验，取得了一些进展。目前，由我司研发的JBNS-100型 全自动泥沙在线监测系统已正式投入使用，本套系统可以实现了含沙量和输沙率的实时在线监测。

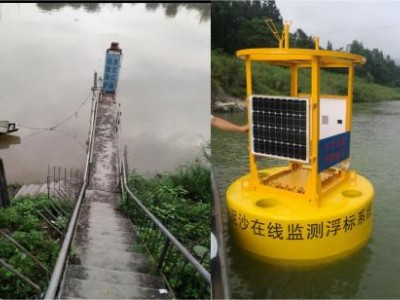

二、全自动泥沙在线监测系统简介

JBNS-100型 泥沙在线监测系统主要由泥沙传感器、数据采集与传输系统（含RTU）、供电系统、数据管理软件和安装支架等组成。

传感器满足《水利部水文仪器及岩土工程仪器质量监督检验测试中心》水文仪器特性要求。

2.1系统特点：

v 可直接输出测点泥沙含量值、水深、温度值；

v 自动计算断面平均含沙量与输沙率，24小时连续在线监测；

v 支持整合多个断面泥沙传感器数据；

v 建立泥沙与水位、流量等相关的关系线；

v 直接生成水文规范报表，可直接参与资料整编。

2.2测量原理

本套系统所使用的传感器基于组合红外吸收散射光线法，通过逆投影成像技术，可以连续测定水体中的悬移质泥沙含量。按照红外散射光线技术不受色度影响测定悬移质泥沙含量，可直接输出泥沙含量数据，实现实时在线监测。

2.3  JBNS-100型 泥沙在线监测仪

JBNS-100型 测沙传感器基于组合红外吸收散射光线法，通过逆投影成像技术可以连续测定水体中的悬浮泥沙含量。按照红外散射光线技术不受色度影响测定泥沙含量浓度值，即可直接输出泥沙含量数据，实现实时在线监测。根据使用环境可以选配带自清洗功能和保护装置。

传感器突出特点：

Ø 传感器采用多光束红外散射光逆投影成像技术结合TES91算法；音叉震动与电磁感应技术（高量程）；

Ø 内设自诊功能，保证数据准确；

Ø 可选配清洁刷自动清洗功能，减少传感器维护量；

Ø 数字化传感器，抗干扰能力强；

Ø  泥沙同质性标定与分析识别；

Ø 低量程范围：0-45 kg/m³/120kg/m³，高量程范围：5kg-2500kg/m³，可定制型号和量程，满足不同测验环境要求。

表1 JBNS-100型 泥沙传感器规格

2.4数据采集与分析主机（含RTU功能）

系统主要功能如下：

（1）能自动采集及理测沙传感器监测到的泥沙数据，并根据泥沙-断沙率定公式自动计算断面平均含沙量，支持导入断面流量数据，自动计算断面输沙率，对泥沙进行24小时连续在线监测，实现数据采集的准确性、完整性、及时性和可靠性；

（2）可同时接收多个水文站（或监测断面）的泥沙含量数据，每个水文站（或监测断面）可同时支持多个JBNS-100型 传感器；

（3）统计分析：实时监测的数据可自动传输并存储在中心数据库，并可进行数据统计，可生成逐日平均悬移质输沙率表和逐日平均含沙量表等符合《水文资料整编规范》的多种报表，与Excel无缝对接；

（4）远程控制：远程修改参数，异常数据报警等，同时可根据用户要求定制功能。
