121 仪器简介

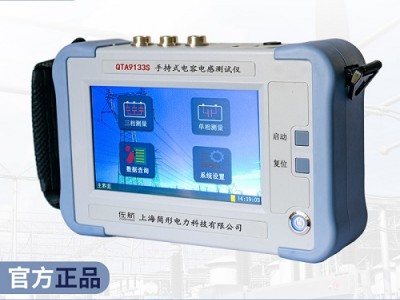

佐航QTA9133S电容电感测试仪针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考 GB3983.2-1989《高电压并联电容器》、 DL/T840-2003《高压并联电容器使用技术条件》和 JB5346-1998《串联电抗器》等标准而专门研制，主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。
本仪器采用高速微理器，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。
功能特点
l 本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。
l 测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据;
l 仪器使用异频电源输出进行测试，大大提高了现场的抗干扰能力，可在高强度磁场中进行测试而精度不受影响。
l 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换
l 仪器内置大容量非易失性存储器：可存储200组测量数据。
仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制） 。
l 仪器内置高精度实时时钟功能：可进行日期及时间校准。
l 仪器可外接打印机打印测量数据，便于无纸化办公. （选配）
l 仪器内置锂电池电源，方便户外使用。
技术参数
| 电容测量范围及精度 | |||
| 可测电容范围 | 0.1uF～10000uF | 准确度 | ±（读数1%+0.01uF） |
| 可测电感范围 | 50uH ～20H | 准确度 | ±(读数3%+0.05uH) |
| 可测电流范围 | 5mA ～2A | 准确度 | ±(读数3%+0.05mA) |
| 可测电阻范围 | 20mΩ～20kΩ | 准确度 | ±(读数3%+0.1mΩ) |
| 测试电压 | |||
| 交流 | 100V±10%，55Hz | 交流 | 8V±10%，55Hz |
| 交流 | 40V±10%，55Hz | 交流 | 2V±10%， 55Hz |
| 使用条件及外形 | |||
| 工作电源 | 电池供电 | ||
| 仪器尺寸 | 252*160*65（mm） | 外箱尺寸 | 425*335*210（mm） |
| 主机重量 | 2KG | 外箱重量（含主机） | 8kg |
| 环境温度 | -20℃～40℃ | 环境湿度 | ≤85%RH |
