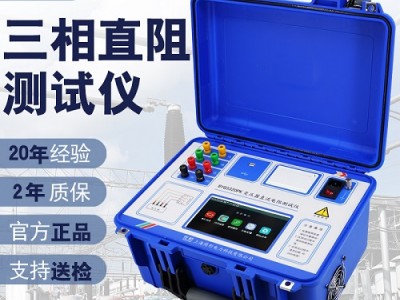

121 仪器简介
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏，全触控操作，具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。
功能特点
1 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。
2 测试电源输出电流20A，测试范围0～200Ω，满足绝大多数变压器的测试需求；并且具有消磁功能，可减小大电流测试时变压器剩磁大的危害。
3 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。
4 仪器具有反电动势保护、断线保护和断电保护等多种保护功能。
5 仪器配有热打印机，本机存储数据200条，支持优盘海量存储。
6 工业级7寸真彩大屏显示，清新简约显示格设计，全触控操作，为您创建舒适便捷的人机交互体验。
技术参数
| 单相 500μΩ～200Ω | |||
| 电流档位 | 测量范围 | 电流档位 | 测量范围 |
| 20A | 0.5mΩ〜 1Ω | 10A | 1mΩ 〜2Ω |
| 10mΩ 〜4Ω | 1A | 0.1Ω～ 20Ω | |
| 0.1A | 2.0Ω～ 200Ω | ||
| 三相 | |||
| 电流档位 | 测量范围 | 电流档位 | 测量范围 |
| 10A+10A | 0.5mΩ ～ 0.8 Ω | + | 10mΩ 〜1.6Ω |
| 1A+1A | 0.1 Ω ～ 8.0 Ω | 0.1A+0.1A | 2.0 Ω ～ 80 Ω |
| 技术指标 | |||
| 准确度 | ±（读数×0.2%+2字） | 分辨率 | 0.1uΩ |
| 使用条件及外形 | |||
| 工作电源 | AC220V±10% | 电源频率 | 50/60Hz |
| 使用温度 | -10℃～50℃ | 相对湿度 | ＜90%，不结露 |
| 主机重量 | 9kg（不含测试线） | 主机尺寸 | 400mm（长）X 315mm（宽）X 223mm（高） |
