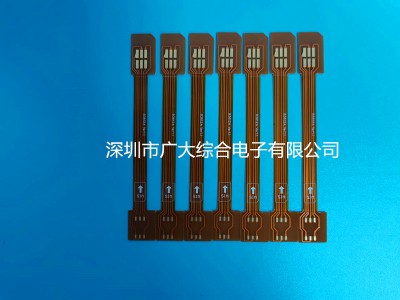

厂家定制10cm,20cm手机卡延长线SIM卡fpc排线 手机卡槽fpc电路板

厂家定制10cm,20cm手机卡延长线SIM卡fpc排线 手机卡槽fpc电路板

1.工艺能力：

基材：PI/聚脂基材厚度：0.025mm---0.125mm

铜箔厚度：0.009MM0.018mm 0.035mm 0.070mm 0.010mm

双面压延铜 可折叠性好、抗拉强度好，材料伸缩性较小；

叠层分析：PI膜＋胶＋基材（线路铜＋胶＋PI基材＋胶＋线路铜）＋胶＋PI膜；

耐焊性：85---105℃/ 280℃---360℃

小线宽线距：0.075mm/0.075mm(3mil/3mil)

小钻孔孔径：0.15mm(6mil)

小冲孔孔径：φ0.50mm

小覆盖膜桥宽：0.30mm

钻孔小间距：0.20mm

抗绕曲能力：＞15万次

蚀刻公差：±0.25 mil

曝光对位公差：±0.05mm(2mil)

油墨类型：感光阻焊油，紫外光固化油，局部阻焊油+保护膜，可剥离阻焊油，碳浆，银浆

油墨颜色：常用色有绿，黄，黑，其它色可以根据客户需求调制

投影打孔公差：±0.025mm(1mil)

贴pi膜对位公差：＜0.10mm(4mil)

贴补强及胶纸对位公差：＜0.1mm(4mil)

表面镀层工艺：环保RoHS,OSP抗氧化，表面沉金理；

产品范围：线板，电容屏 、屏蔽排线、模组板、摄像头板、背光源板、灯条板、镂空板、排线板、手机板、触摸屏板，按键板等等 。

客供资料方式：GERBER文件、POWERPCB文件、PROTEL文件、PADS2007文件、AUTOCAD文件、ORCAD文件、PcbDoc文件、样板等。

深圳市广大综合电子有限公司 成立于2013年 是一家从事（fpc性线路板）设计、生产加工及销售为一体的企业。主要以生产fpc排线板,  电容屏fpc，按键fpc，阻抗fpc，模组fpc，多层fpc，线fpc，高精密fpc，薄膜开关fpc，透明fpc，背光源fpc，软硬结合板等。承接来图来样加工，提供fpc打样，fpc抄板，fpc贴片，fpc加工，fpc批量生产提供在线报价，公司位于深圳市宝安区松岗镇，职工人数200多人，工厂建筑面积达8000多平方米。产品广泛应用于：电脑、数码相机、手机、智能穿戴、智能机器人、打印机、功放音响、液晶电视、汽车电子、车载系统、仪器仪表、机电设备等领域。
