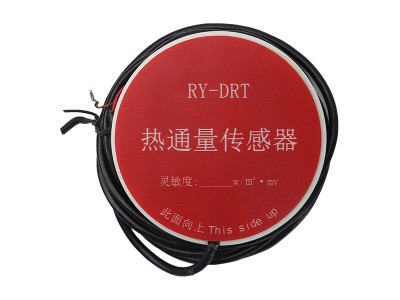

热通量传感器（圆）

产品简介

土壤热通量传感器（圆）（又称“土壤热通量板”、“热流计”）主要用于测量土壤的能量平衡和土壤层的热传导率。土壤热通量传感器采用热电堆测量温度梯度，该热电堆由两种不同的金属材料组成。热电堆探测器接受热辐射，热辐射能使两个不同材料的结点之间产生温差电势。热通量传感器以电压的形式输出，电压正比于热通量，其输出电压为毫伏信号，该毫伏信号由数据采集系统读取。

热通量传感器的输出辐射量为W/m2，通常用G表示：

G=mv  灵度系数

每个土壤热通量传感器分别给出标定过的灵度系数。

在使用过程中，一定注意热通量传感器的正反面，正确的放置是正面朝上，因为土壤表面在吸收太阳净辐射量之后，借分子传导的形式吧能量传入土壤的深层，使土壤下层增温，也即是说热量自地面向下输送，这时的土壤热通量为正值；反过来，当土壤表面温度低于深层温度时，热量将由土壤的深层输出，这时的土壤热通量为负值。这种过程称之为土壤中的热量交换过程。

一年之中，土壤热通量随着季节的变化而变化，夏季土壤热通量为正值，即有热量进入土壤层中，而且量值较大；冬季则热通量为负值，土壤中的热量向大释放，但量值较小。

技术参数

工作温度-40℃~+55℃

灵度15~60w/（m2mv）

量程±100w/m2

信号范围±5mv

精度±5%（读数的）

传感器热电堆

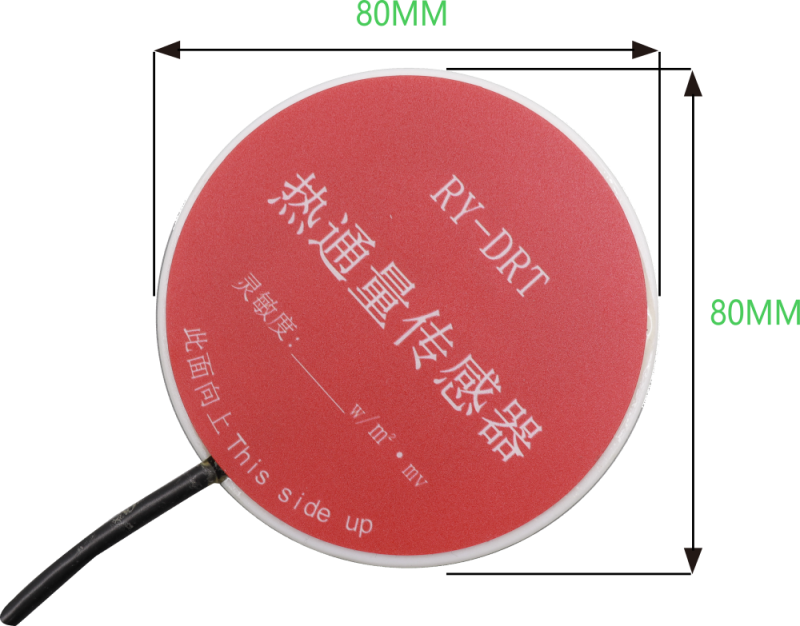

产品尺寸

安装与维护

热通量传感器（圆）的安装应该选择研究范围内的具有代表性的地方，如果地表层比较复杂，应该将传感器放置在比覆盖面较低、土壤热通量比较均衡的有效部位。

首先，用一个小铲子挖一个垂直的坑，根据用户的要求确定热通量传感器到地面顶部的距离，然后再坑的侧面用小刀挖一个水平切口，尽量保持土壤表层完成无损，或小限度的不被破坏，将热通量传感器插入水平切口。为了测得的土壤热通量，必须保证热通量板与土壤充分接触。

切记，不要把热通量板的输出导线直接引向土壤表层，应将热通量板的输出的一小段导线埋在土壤中，以减少输出导线的热传导。

所有传感器安装完成后，一定要把挖出来的土壤尽快恢复原位。

如果使用数字电压表测量，测得的电压值除以土壤热通量的灵度系数，即为辐射量。

   辐射量=实测mV*1000/灵度系数=W/㎡

3 仪器的成套性

1.热通量传感器（圆）一台

2. 使用说明书一份

3. 检定证书一份

4. 合格证一份

4 储存

在相对湿度80%以下。且不得有腐蚀性，挥发物的室内储存。

5. 维护

  热通量传感器需要小限度的维护，每月只需检查一次，严禁传感器的输出导线被动物咬损或受到严重的腐蚀。
