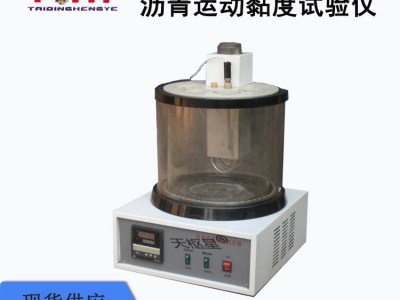

枢星牌TD619-1型沥青运动黏度试验仪

一、产品简介：

沥青运动粘度计是根据人民共和国行业标准T0619《沥青运动粘度试验（毛细管法）》所规定的要求设计制造的，使用于按T0619标准所规定的要求测定沥青试样在规定温度下的运动粘度。本仪器的实验结果符合人民共和国交通部JTJ052《公路工程沥青混合料试验规程》的要求。

二、用途及适用范围：

1、适用的于测定液体石油产品的运动粘度

2、温度范围：室温～100℃内任意设定

3、控温精度：±0.1℃

4、加热功率：1.5KW

5、搅拌电机功率：20W

6、智能化程度：基于微理器的智能仪表控温，数字显示温度，温度修正功能

7、仪器材料：进口磨砂不锈钢

8、结构形式：两孔

9、电 源：AC220V 50HZ

10、外形尺寸：400*400*500

11、重量：5kg

三、主要结构及电路原理：

仪器由毛细管粘度计、水银温度计、电动搅拌装置，电加热装置、温控仪、双层恒温浴和照明灯等组成。

四、主要特点：

1、采用智能温控仪，控温迅速，响应快，超调小，控温精度达±0.1℃。

2、采用硬质玻璃缸及保温外套缸（称双缸），保温性能好，试样观察清晰。

3、采用台式、一体机设计方式，仪器整体性好，使用方便。

4、采用电动搅拌装置，浴缸内的温度均匀。

五、主要技术参数：

1、工作电源：        AC 220V±10%，50Hz±5%。

2、加热功率：        两档，1000W 650W。

3、搅拌电机：        功率6W；转速 1200r/min。

4、测温范围：        室温～100℃。

5、控温精度：        ±0.1℃。

6、恒温浴：          容量，20L；形式，内外两层缸（双缸）。

7、使用环境：        环境温度-10℃～ 35℃，相对湿度＜85％。

8、温度传感器：      工业铂电阻，其分度号为Pt100。

9、整机功耗：        不大于1800W。

10、毛细管粘度计：   一组共7支，内径分别为0.6、0.8、1.0、       1.2、1.5、2.0、2.5毫米。

11、重量：30KG

12.、外形尺寸：500x500x800mm

六、试验方法与步骤:

1.估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。

2.将真空毛细管粘度计用三氯乙烯等溶剂洗涤干净。如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空吹干。

3.按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。在加热时，予以适当搅拌，以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。

4.将水槽加热，并调节恒温在60℃±0.1℃范围之内，温度计应预先校验。

5.将选用的真空毛细管粘度计和试样置烘箱（135℃±5℃）中加热30min。

七、操作步骤:

1.将加热的粘度计置一个容器中，然后将热沥青试样自装料管A注入毛细管粘度计，2.试样应不致粘在管壁上，并使试样液面在E标线±2mm之内。将装好试样的毛细管粘度计放回电烘箱（135℃±5.5℃）中,保温10min±2min,以使管中试样所产生泡逸出。

3.从烘箱中取出3只毛细管粘度计,在室温条件下冷你却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。自烘箱中取出粘度计，至装好放入恒温水槽。
