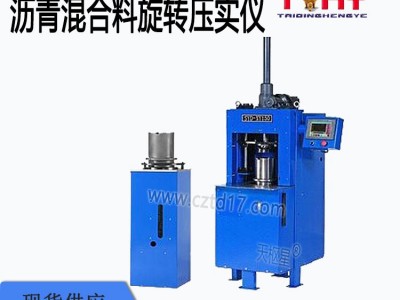

枢星牌TD736-3型沥青混合料旋转压实仪

TD736-3型沥青混合料旋转压实仪是按照人民共和国交通行业标准JT/T 724-2008《旋转压实仪》、人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0736-2011《沥青混合料旋转压实试件制作方法（SGC）》规定的要求设计制造的。适用于用旋转压实法成型φ150㎜或φ100㎜沥青混合料圆柱体试件，以供实验室进行沥青混合料物理力学性质试验使用。

一、主要技术特点：

1、本仪器符合美国联邦局（FHWA）的SPERPAVE标准，可在给定压实压力和旋转压实角度的条件下，、可靠的运行工作。

2、本仪器采用德国西门子PLC作为控制系统的核心，系统具有完善的保护功能，具备在复杂工况环境下工作的能力。

3、本仪器选用7英寸工业触摸屏作为人机对话平台，界面清晰可视性好，设定操作参数简单，实时显示过程数据，试验数据可以保存为Excel格式，用U盘下载。

4、本仪器参考进口设备进行设计生产，其压力装置、传感器、轴承等重要原器件均为原装进口产品。

5、本仪器经相关权威单位试用，试验结果与同类进口设备一致，性能稳定，认为本产品可替代同类进口产品。

6、加载方式为电动推杆方式，响应速度快。

7、操作界面为中英文，可切换。

二、主要技术参数及指标：

1、压力范围：(100～1000)Kpa，连续可调

2、压力准确度：小于±60Kpa(压实次数1～5次)，小于±18Kpa(压实次数＞5次)

3、旋转次数： 正转（按设定压实角度）0～1000次，反转（压实角为0°） 0~500次

4、旋转压实角范围：0.5°～2.0°,以0.01°增加，(内部角出厂在1.16°±0.02°内部角校准)

5、旋转压实角(内角)精度：小于±0.01°

6、旋转压实位移范围：(0～300)mm

7、成型试件高度范围：(50～130)mm

8、试件直径：Ф150mm（标配）, Ф100mm（选配）

9、旋转压实位移精度：小于0.10mm

10、旋转速度：(30±0.5)转/分

11、这经济的外形尺寸：900mm×900mm×1900mm（长×宽×高）

12、仪器外包装箱尺寸：1000mm×1000mm×2000mm（长×宽×高）

13、模具重量：7.5kg

14、整机重量：500kg.

15、工作电源：AC 380V、50Hz，1（三相四线制、带零线）
