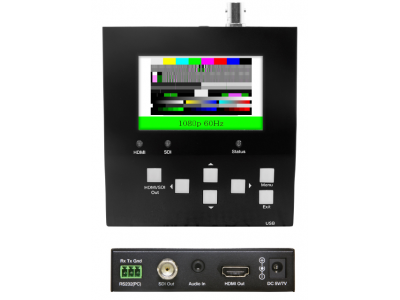

高清数字测试信号源VTSG罗德与施瓦茨

特点:

 • 用于快速检查 HDMI 和 SDI 设备. • 高达 4Kx2K（UHD）的多种视频格式和高达 60fps 的帧速率，以及用于 3D / VR 检查的特殊模式。

• 支持多种 HDMI 采样结构，包括 RGB4：4：4，YUV（Y Pb Pr）4：4： 4，YUV4（Y Pb Pr）：2：2 和 YUV（Y Pb Pr）4：2：0。

 • SDI 输出支持 60 fps 时高达 1080p 的 SD / HD / 3G SDI。

 • 43 个预设样式图像。方便配合罗德与施瓦茨公司的 VTx 系列数字视频测 量仪，进行测量 RGB 和 Y、CB(PB)、CR(PR)使用测量传输通道指标 。

 • 提供针对公路视频传输系统测试提供 SD/HD 综合测试图卡，轻松实现一 键测试。

 • 测试图卡满足公路交通系统 JTG2182-2020 标准定义的视频指标测试要 求，可以按照高清 HDMI 分量格式，分别可输出 RGB 或者 YUV(Y Cb  Cr)信号。

 • 图像信号包括： 高清晰度 2T 脉冲和条幅信号 ； 高清晰度多波群信号； SinX/X 信号 ； 高清晰度五阶梯波信号 ； 高清晰度彩条信号 ； 静默行信号等。

 • 生成 61 个预定义的分辨率，10 个用户定义的分辨率和 1 个自动感应 HDMI 模式。

 • LCD 面板提供图案预览和菜单设置显示。根据被测设备的 HDMI EDID 数 据，支持 7 种音频采样率和 1 种自动模式。

• HDMI 输出具有多种设置选项，包括：HDMI / DVI 模式，DeepColor 模 式，用于合规性检查的 HDCP 开/关，“色彩空间”选择（采样结构）和其 他视频参数。 • HDMI EDID 可能是从接收设备（显示器等）捕获的，并存储在发生器中。 多可以存储 6 套 EDID。

 • SD 信号至少支持 720×576/50Hz,宽高比 4:3 ; HD 分辨率至少支持  1080i/1080P/720P，帧率支持 25Hz /30 Hz /50Hz/60Hz，宽高比支持 16:9。
