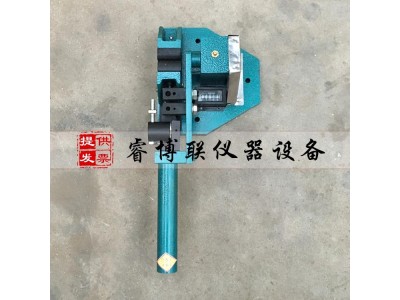

WS-8钢筋反复弯曲试验机

WS-8钢筋反复弯曲试验机 钢筋弯曲试验机 手动钢筋反复弯曲试验机 钢筋弯曲机

一、钢筋反复弯曲试验机用途与范围：

反复弯曲试验机用于检查直径3-8mm的金属线材耐反复弯曲性能，并显示其缺陷。

二、钢筋反复弯曲试验机技术参数：

1、线材直径(mm）：3.0-4.0； 5.0； 6.5-8

2、夹片园弧r(mm)：10； 15； 20

3、距离b(mm)：35； 50； 75

4、拨杆孔直径(mm)：3.5和4.5； 5.5； 7和9

5、包装尺寸：480×260×200mm

6、毛重/净重：15/10Kg

三、钢筋反复弯曲试验机实验步骤：

1、在被检验的金属线材上截取长度200-250mmde一段进行矫直，矫直时不得损伤线材表面。

2、按照参数表中线材直径大小选择夹片圆弧半径r夹片圆弧顶部至拨杆底面的距离p，以及拨杆孔，每付夹片上都打印了圆弧半径数字以供选择，距离p是通过摇臂上的三个孔调节拨杆的位置得到的，以下往上依次为35 50 75拨杆孔可每据拨杆上孔周围打印的数字辨别。

3、主拨杆上有相互垂直的四个孔，调正拨杆的方向可得到您所需要的孔位，当使用的螺纹一端的孔时应将轴套上，使用另一端孔时则应将轴套取掉，以bao证线材于弯曲中心线上。

4、将摇臂于垂直位置，并以此作为试验的起始状态将试样先穿入两夹片中底板的孔内，然后垂直向上从拨杆的下部穿过拨杆孔，再穿入上夹头至顶部，移动上夹头手柄把线材上端夹紧

5、用手柄把上夹头往下按15-25mm后稳住（粗的线材距离应长些。使线材具有15-25公斤左右拉紧力）转动主夹片手柄将线材下端夹紧，进行弯曲。

6、弯曲试样时，应使用较均匀的速度（约1次/秒）。

7、弯曲试验是将试样从起始位置向右（左）弯曲90度后，返回至起始位置，作为di一次弯曲，再由起始位置向左（右）弯曲90度，试样在返回起始位置作为第二次弯曲，一次连续反复弯曲，试样折断时的Z后一次弯曲不计。

8、长期使用后夹片的圆弧表面若出现压伤之痕迹应更换夹片。

9、油杯及有相对滑动应经常加油，bao持润滑。

10、使用后应擦拭干净并涂上防锈油以防锈蚀。
