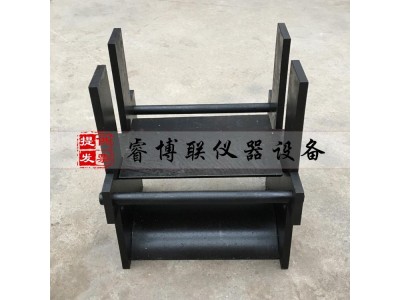

混凝土抗劈裂夹具

混凝土抗劈裂夹具 圆柱体混凝土劈裂夹具 方形劈裂夹具 圆柱体混凝土抗劈裂夹具 立方体混凝土抗劈裂夹具 混凝土抗折夹具

混凝土方抗劈裂夹具 混凝土抗拉抗劈裂夹具 方圆混凝土抗劈裂夹具

一、混凝土抗劈裂夹具编辑：

混凝土抗劈裂夹具是根据guo标GB/T50081—2002《普通混凝土力学性能试验方法标准》制作而成。混凝土的劈裂抗拉强度实验采用立方体或圆柱体试件，在试件的中心平面内，作用均匀分布的压力，使外力作用的竖向平面内产生近似均布的拉应力，该拉应力可以根据弹性理论计算出来。我国采用150×150×150mm的立方体作为标准试件。

二、混凝土抗劈裂夹具参数：

混凝土抗劈裂夹具分为两种。一种是圆柱体，做直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)的劈裂抗拉强度试验。一种是立方体，做150mm的立方体标准试件(或边长为100mm非标准立方体试件)的劈裂抗强度试验。

1、圆柱体混凝土抗劈裂夹具技术参数：

（1）支架Z大垫块：50mm×20mm

（2）支架左右档宽度：151mm，101mm

（3）长度：305mm

（4）净重：25Kg

（5）适用机型：通用型，可在各厂生产的wn机、压力机上使用

（6）试件尺寸：满足直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)

2、方体抗劈裂夹具技术参数：

（1）夹具型号：PL—07型

（2）外形尺寸：250×210×220mm（长×宽×高）

（3）净重：14.5Kg

（4）适用机型：通用型，可在各厂生产的wn机、压力机上使用

（5）试件尺寸：满足边长为100mm 、150mm立方体试件

三、混凝土抗劈裂夹具试验步骤：

1、试件采用边长为150mm的立方体标准试件，每组3个试件。

2、试验机与试件之间采用钢制弧形垫条。在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15—20mm，厚3—4mm。两种垫条（板）的长度均应不小于试件的边长，木质垫板不得重复使用。

3、试验步骤

（1）检查试件外观，并测量尺寸。

（2）在成型时的顶面和底面划出劈裂面的位置。

（3）安放试件、弧形钢制垫条及木质垫板。试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。
