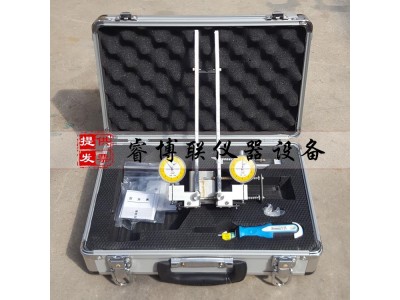

DY-2蝶式引伸仪

DY-2蝶式引伸仪 蝶式引伸计 蝶式引伸器引伸仪 引伸计

一、蝶式引伸仪概述：

蝶式引伸仪系属机械接触式移位计，适合用来测量材料的各种不大的位移，从而获取材料的机械力学性能的指标。

蝶式引伸仪构造简单，使用方便，工作kekao，适应性hao，经济nai用，而且可以重复使用，并可通过zeng大标距来提高测量的灵度。

该仪器重量轻，读书清晰，结构紧凑，可按照不同精度要求选用百分表或千分表，因此该仪器在材料试验中理想的测量仪器。

二、蝶式引伸仪主要用途：

蝶式引伸仪主要用来测量金属材料和一些非金属材料的某些机械理想性能，可配合wn试验机来测定材料的位移或应变，通过换算可求得材料的弹性模量及屈服强度，并能用于钢筋张拉工艺中的变形控制。

蝶式引伸仪可以在各种不同场合下使用，在室外均可使用测量的实纤维变形，不得修正。因此，广泛应用于各工业系统，各科研、施工、大专院校、等单位的位移或应变的测量分析及控制，die别对螺纹钢筋的机械力学性能的测量更为you越。

三、蝶式引伸仪结构与原理：

蝶式引伸仪主要由三部分组成：感受变形的部分，传递部分，指示部分。

1、感受变形部分：主要由对上刀口和下刀口组成，并直接与试棒接触。上刀口可在biao杆中上下移动，在选择位置上固定，下刀口可绕自身中点移动，上、下刀口之间的纵向距离是试样的标距长度，横向距离是试样的直径变化范围，上下刀口具有较高的硬度和耐磨性。

2、传递部分：把变形传递刀量表通过表装在左、右主体内的两活动下刀口来实现，活动下刀口的一端是60°尖角。另一 端镶有D尖，均经淬硬理。活动下刀口分别被支撑在旋入左、右主体的螺轴锥尖上，形成等臂杠杆，两支承点的配合情况影响量表的数值。引伸仪工作前，传递部分的任务是将试样标距范围内的变形量传递到配用量表上，通过指针的转动直接反应出来。

3、指示部分：该型式的引伸仪配用的两只量表，（分度值为0.01mm的百分表或分度值为0.001mm的千分表）可按不同精 度要求选用，量表测杆的端镶硬质合金片，经研磨光洁度达▽10以上。百分表按照GB1219-85检定规程：千分表按JB1079-75检定标准，检定合格。

从图上可以看出。当蝶式引伸仪上、下刀口紧卡在试件上时，在试件受压所产生的轴向为位移，使活动下刀绕中点转动。由于杠杆比为1：1使量表反应出轴向位移数值来。

从构造原理可知，蝶式引伸仪对应测量的灵度是可变的，灵度标距的zeng大而提高，但此时仪器的量程变小，因为量表的量程式是一定的。

四、蝶式引伸仪主要规格：

1、夹持试件Z大尺寸：

圆柱试件直径φ0-25mm板状试件厚度0-25mm

2、标距尺寸范围：30-80mm；30-120mm；30-250mm

3、配用量表：

百分表：测量范围0-3m；分度值：0.01mm

千分表：测量范围：0-1mm；分度值：0.001mm

4、配用量表精度等级：1级

五、蝶式引伸仪使用方法：

1、根据使用和实际需要，决定标距值和选用量表。

2、调整正上刀口的位置，使上、下刀口间的距离等于标距值。

3、松开紧固螺钉调整量表位置，使上下刀口底面与底板上定位螺钉接触，D尖与量表测量平面接触。测拉伸变形时，量

表起始位置应在指针正向行程0.1mm以上。然后，固定好量表，转动量表罩圈在需要位置上。需注意，紧固量表时，要bao证量表测杆能上下运动自如，不被卡住。如系重复使用，则不需每次试验都要调整量表位置。
