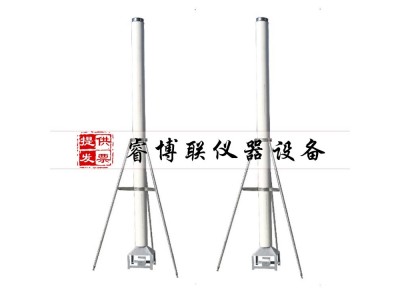

STT-930M突起路标耐磨损性能测定仪

STT-930M突起路标耐磨损性能测定仪 突起路标耐磨损性能测定仪

一、仪器构成

测试装置由垂直导砂管、校正漏斗、过滤网、样品架和砂子收集器组成。

二、主要参数

导砂管：可采用内经不小于150mm内壁光滑的实壁塑料管组成，长度为2850mm，导砂管的不垂直度不大于0.2°。

校正漏斗：校正漏斗的上口尺寸为120mm×40mm，高度100mm，四面坡角45°。上口四边应平直、尖锐，bao证落在口边上的砂子落入斗内时不改变方向。该漏斗的作用是bao证直接落入口内的沙子不偏离地、尽可能垂直地冲击突起路标，而落到口外的沙子被偏离到斗外，不能冲击突起路标。校正漏斗应能上下、左右、qian后移动，方便调整通过漏斗的砂量和均匀性。

过滤网：过滤网位于导砂管的上部，网孔尺寸为大于850μm的标准网。该过滤网的作用一是确立落砂的起始点，二是xian制落砂的流速。要求落砂离网的距离不应大于30mm。

样品架：用于将被测样品夹持稳固，使样品的基底面bao持垂直，方便地将样品与导砂管、校正漏斗对中，能自由调整被测样品的高度使其上边沿与漏斗上口bao持不大于150mm，并能调整水平方向使样品逆反射面底边qian沿与漏斗长边方向平行。样品架不应阻挡落砂的自由流动。

收集器：可用一只300mm×500mm的搪瓷托盘，或其它容器。目的收集校正漏斗外的砂子。
