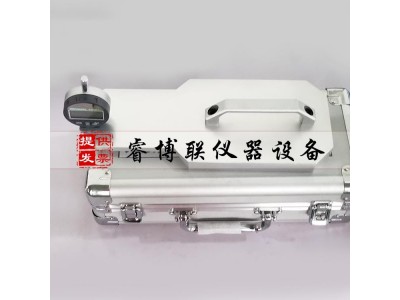

XL-10石膏板楔形棱边深度测定仪

XL-10石膏板楔形棱边深度测定仪 石膏板楔形菱边深度测定仪 石膏变形仪

一、用途：

该仪器为测量工具，用以测量纸面石膏板楔形棱边深度，符合GB/T9775-1999标准规定的纸面石膏板的试验方法。

二、石膏板楔形棱边深度测定仪主要技术参数：

1、测量范围：0-10毫米2、读出精度：0.01毫米 3、定位舌与测量点距离：10毫米

三、石膏板楔形棱边深度测定仪结构原理(见附图)

本件(9)前端安装着数显百分表(1)，有锁紧快(6)及琐紧螺块(5)用螺钉(8)琐紧。在本体顶端有定位舌(3)，可以在导板(7)内上下华东，靠弹簧(2)及挡琐(4)压在z下面，测量时，定位舌靠着纸面石膏板的边缘，百分表测量杆的球面端头抵在纸面石膏板楔形棱边深度。

四、石膏板楔形棱边深度测定仪调整与操作：

使用前，将仪器放在平板上面，左手适当用力按住仪器，使本体底面与平板紧密接触，定位舌及百分表测量杆手压缩入，然后适当松开螺钉(8)调节百分表上下位置，调整好后随即拧紧螺钉(8)锁紧百分表不再移动。并按百分表清零键，使百分表置零。接下来可以进行使用测量。在每次使用前都必须将百分表清零(数显百分表使用见其说明书。)

在进行测量时手持仪器本体，前端朝向石膏板棱边方向，按在石膏板上，同时慢慢向棱边方向移动，待定位舌伸出以后再将仪器稍稍往后移动，使定位舌紧紧靠棱边边缘，此时即可以从百分表上读出所测楔形棱边深度。在整个过程中，应尽量使仪器本体与石膏板棱边垂直，特别在读数时，否则会引起误差。
