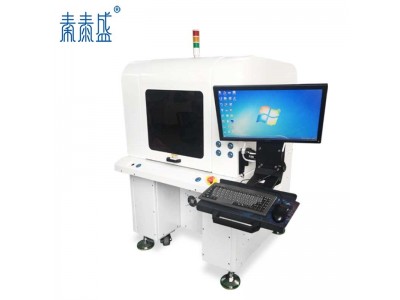

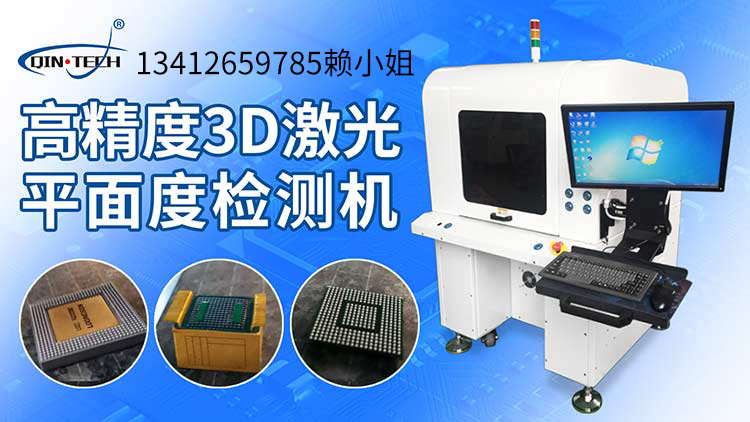

秦泰盛电子元器件3D激光平面度检测设备 平面度激光扫描检测机

秦泰盛电子元器件3D激光平面度检测设备 平面度激光扫描检测机是专为电子加工行业精心设计的一种高精高度测量设备。原理概述:本3D测

绘系统是采用光束超小的块状蓝色激光照射到被测物品的表面,块状蓝色激光块等效厚度只有几个纳米, 由专用的蓝色激光成像系统进行成像，

有专用感光器件进行数据采集.从而终获得一个块状反射面的一侦数据,实现了非接触,高精度的快速自动3D测绘。

秦泰盛电子元器件3D激光平面度检测设备 平面度激光扫描检测机

用途说明:主要应用范围:设备可进行SMT生产前来料如SOP、QFP、BGA、CCGA等器件的共面性、高度、厚度、宽度、位置偏移等项目的测量 ;

1、特点:

1)、原装进口日本基恩士激光头,高度方面重复精度可达5μM。

2)、本3D测绘系统采用蓝色激光作为光源,蓝色激光有别于其它一切自然光,故其反射光不受工件表面的颜色及周围环境的影响。

3)、本机采用高达64000次/秒, 目前业界 的拍摄速避免了工件的各种动态干扰。

4)、参考平面斜度自动修正功能 。

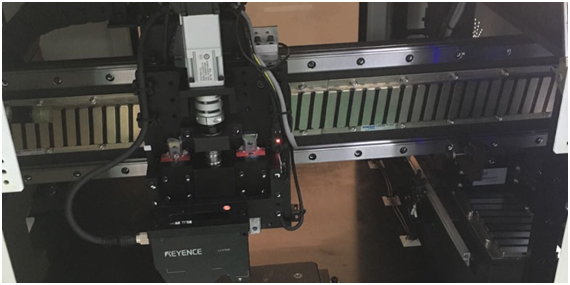

2、XY运动系统采购直线电机+光栅尺能够重复保证微米极精度。

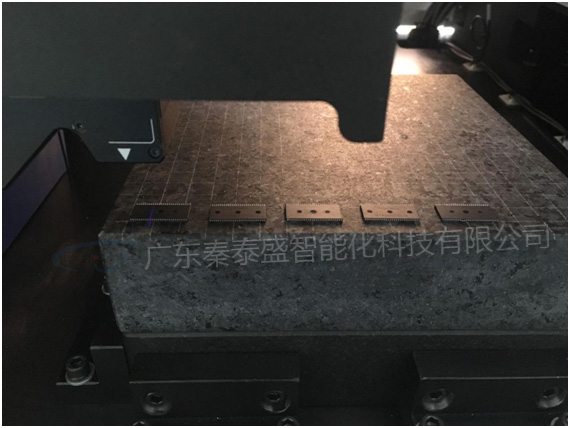

3、采用大理石平台充分保证测试平台的平面精度;

4、简洁方便的操作易学易用。

5、设备生产工艺参数:

1)、设备配备线状激光测量模式。

2)、设备支持测量器件封装种类包括:BGA、SOP、QFP、CCGA、QFN、LCCC、PLCC、CSP、TSOPI、TSOPII等器件

3)、设备测量精度: Z轴方向高度量≦5um, XY轴方向水平量≦10um。

4)、支持X轴、Y轴、Z轴全程自动校准,并配备校准相关工具及软件;

5)、可测量器件尺寸:0.1mm*0.1mm~50mm*50mm。

6)、可测量器件高度:0.1mm~30mm。

7)、可测量器件引脚间距:0.1mm~50mm。

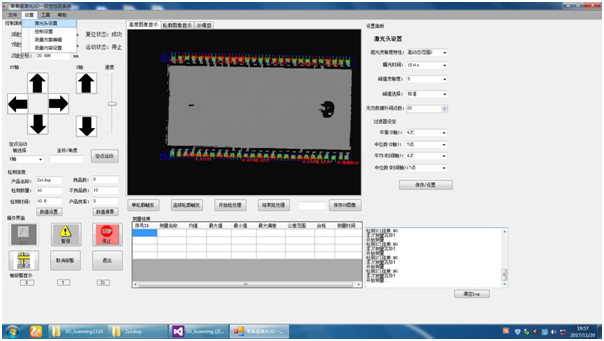

8)、软件操作直观简便,具有测试数据保存和导出功能,数据导出支持Excel文件格式;软件具备数据的平面度分析功能。
