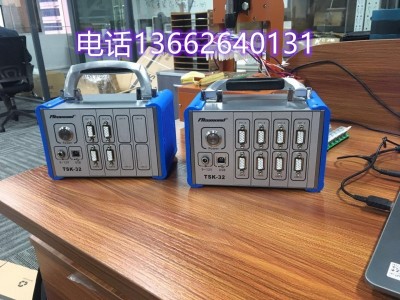

应力测试仪阿克蒙德TSK-32-16C

TSK应变测试仪TSK-32-16C阿克蒙德应力测试仪动态ICT应变检测仪

**: 阿克蒙德

TSK系列应变测试系统PCB电路板应变测试仪

型号：

TSK-8-8C

TSK-32-8C

TSK-32-16C

TSK-32-24C

TSK-64-32C

TSK-64-48C

TSK-64-64C

PCB电路板应变测试仪特点：

1、采用模块化方式，每个应变模块有8个采集通道，Z大可以扩展到32通道或64通道

 如：TSK-32-16C 含2个8通道应变采集卡，为8通道，可以进行后续扩展到64通道。

2、通过USB接口连接，能够在主机硬盘上存储长时间的数据。

3、采集信号为120或350欧姆应变片。

4、Z高采样率为10KHz（64通道同时采样）。

5、界面简洁，初学者掌握仪器使用方法和出测试报告只需要5分钟。

6、结合*上应变片测试标准Intel标准和IPC-9704标准，一键全自动生成报告，并判断“Pass” or“ Failed”

PCB电路板应变测试仪参数：

 单模块通道数：8个模拟输入通道

 Z大采样率：640KS/s/机箱

 采样模式：多通道同步采样

 ADC分辨率：24位

  支持应变式传感器电阻值：TSK-32-16C系列支持120Ω，TSK-32-16C系列支持350Ω 支持惠斯通电桥类型：1/4 桥 、全桥

 转换精度：3.5062nV/V/LSB

 精度增益误差：0.02%（已校准，常规测量条件25℃,±5℃）

 全量程范围：±29.4mV/V（+62500uE/-55500uE）

 端子间过压保护：±30V

 稳定性：增益漂移6ppm/℃

 机箱接口类型：USB2.0高速输入

 供电电源：11到30VDC，220VAC

 工作温度：-40℃～70℃，工作湿度：10%～90% RH，无凝结

 存储温度：-40℃～85℃，存储湿度：5%～90% RH，无凝结

 防护等级：IP 40

PCB电路板应变测试仪工作原理:

将strain gages 的信号, 透过惠斯登电桥模块加以平衡, 可转换成相对应的电压信号,

透过测试仪内部的模拟/数字电路后, 可将电压讯号转为数位讯号, 再由*的软件来撷取并分析这些讯号。

使用范围：玻璃应力测试、PCB板应力测试、分板应力测试、空调应力测试、管道应力测试、桥梁应力测试、大厦应力测试、水库应力测试，螺栓应力测试，铁轨应力测试，起重机应力测试，轮船应力测试，钢结构应力测试

应用领域：

航天航空  （ 如：机翼应力测试）

大型电子制造厂  （如：PCB板、夹具等应力测试仪）

PCB电路板应变测试仪汽车工业  （如：车辆振动应力测试）

实验室 （如：应力测试系统研究）

计量所 （如：提供应力测试数据校准服务）

船舶行业（ 如：船体钢材在承载下的应力测试）

PCB电路板应变测试仪欢迎广大新老客户进行技术咨询，*的技术团队，可为新老客户*提供技术方案和技术支持。

PCB电路板应变测试仪安装调试：我公司一律对用户进行上门安装调试，技术人员会根据客户的不同要求，提供针对性的解决方案。

售后服务： *公司客户Z低一年的*保修期，让客户解除后顾之忧。
