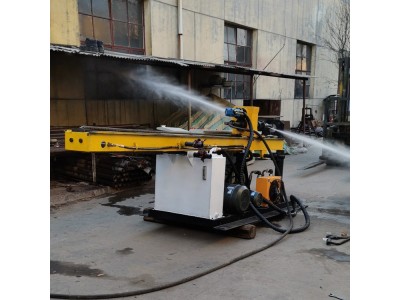

SP-30A(B)水平旋喷钻机 水平钻孔

水平旋喷桩是在水平钻孔内以高压旋喷的方式压注水泥浆，在隧道开挖外轮廓形成拱形预衬砌，以防护掌子面和地表下沉的超前支护施工方法。实践证明，水平旋喷桩是目前国内外行之有效而又快速经济的隧道超前支护技术，具有广阔的运用前景。

公司在大量研究成果的基础上，运用理论分析研究，对旋喷桩机进行了改进，并运用了技术创新，根据施工的需要，生产实用新型的小型水平旋喷桩机。

一、小型钻机适用范围：

旋喷桩、地基锚杆孔、风动潜孔锤钻进等多工艺施工，用于城市地基加固、矿山破孔、铁路、公路隧道管棚孔，锚杆孔、排水孔的施工。

二、主要特点：

1、水平旋喷钻机适应性能好，钻机采用全液压技术，在施工中所用易损件少，用户操作方便灵活，维护省时、省力，大幅度提高了施工效率。

2、钻机在施工过程中，钻孔和旋喷可完成。

3、钻机适用范围广，配套不同模块，不同钻具就可满足不同的工程需要。

4、钻机机型小，场地不受限制。

5、钻机身轻，移动方便。

三、主要技术参数：

1、钻孔深度                50m

2、钻杆直径                φ50、φ60（双重管）

3、钻孔倾角度               -10°～90°

4、动力头输出扭矩       2300 Nm

5、动力头输出转速           1-18，45r/min，200r/min（无级调速）

6、动力头起拔力         25 kN

7、动力头起拔速度           80-300mm/min 14m/min（无级调速）

8、动力头给进力         15 kN

9、动力头行程               1200mm(A)      2800mm(B)

10、电动机功率         15kw+3kw

11、主机外形尺寸 A:  [施工尺寸]：1600*900*2200 mm（长宽高）

[运输尺寸]：2000*900*1300 mm（长宽高）

B:  [施工尺寸]：2300*1300*3800 mm（长宽高）

[运输尺寸]：3500*1300*1300mm（长宽高）

12、钻机重量          980kg
