豌豆淀粉除砂器工作原理

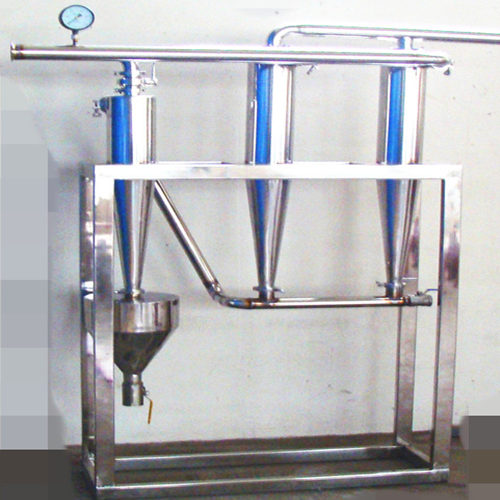

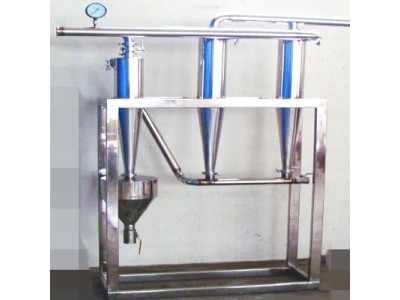

淀粉除砂器可以把经筛分机组加工后的淀粉乳液中的砂粒和其它较重杂质去除，是淀粉加工业必不可少的设备之一，也可适用于除去其它流体中的重质杂质。该设备结构简单，设计先进，用料讲究，锥形旋流管由卫生级镜面不锈钢板材制造，经久耐用，高速分离，除砂除杂率高，是豪森食品机械的独到之处。其工作时，乳液（淀粉乳）被泵入旋流除砂器内，并在除砂器内高速旋转，由于离心力的作用，较轻的物料（淀粉）通过溢流管排出，较重的物料（砂粒等）在离心力的作用下，沿着圆锥形的旋流管内壁向下从底部排出。向下旋流的砂粒收集于集砂斗内，由手工或自动的排砂阀排出。

一种淀粉乳除砂器，多个一级除砂器均由上部diyi圆筒体和下部透明diyi圆锥筒体构成，diyi圆筒体的外侧壁上设有进料口，diyi圆筒体的顶端连接出料管，各个diyi圆筒体上的出料管与主出料管相连通，diyi圆锥筒体的底端连接在一级回流管上；二级除砂器由上部第二圆筒体和下部第二圆锥筒体构成，第二圆筒体外侧壁连接一级回流管，第二圆筒体顶端设有二次回流口，二次回流管同二次回流口相连，第二圆锥筒体底端与集砂器相连。本实用新型采用透明一级除砂器的圆锥筒体，通过观察细砂沿一级除砂器的圆锥筒体内壁螺旋下降到一次回流管时是否夹杂淀粉乳来开启二次除砂器，达到了节省了生产成本，提高了工作效率。

在玉米、马铃薯、红薯淀粉生产过程中，通常采用除砂旋流器除去淀粉乳中所含的细砂。除砂旋流器的分离原理是，待分离的物料以一定的速度沿切线方向进入旋流器的圆筒体部分作圆周回转运动，不同比重的物料获得不同的离心力。比重大的细砂(重相)获得较大的离心力被抛向圆周运动的外层作外旋流，比重小的的淀粉乳(轻相)处于圆周运动的内层形成内旋流。这些物料呈螺旋状向下运动，细砂沿旋流器上的圆锥筒体内壁螺旋下降到底流口。在圆周运动的内层旋转下降的淀粉乳，受底流口的阻挡而以相同的旋向向上运动从旋流器顶部排出。

目前淀粉乳在除砂过程中，采用多个一级除砂器和一个二级除砂器，一级除砂器中比重大的细砂(重相)通过回流管进入二级除砂器，二级除砂器中比重大的细砂(重相)进入集砂器中。其中一级除砂器底部圆锥筒体为钢制品，无法从除砂器表面得知物料在圆锥筒体的工作情况，这样也就不能保证加工过程中比重小的的淀粉乳(轻相)会随比重大的细砂(重相)进入回流管，这就需要开启二级除砂器来对一次回流的细砂进行二次除砂，目前采用的一次除砂器和二次除砂器是同规格的，但是二次除砂相比一次除砂，二次除砂器中大部分都为细砂，无需像一次除砂器一样做过长的运动来分离淀粉乳，这样不但，jiangdi了加工效率，而且生产成本有所提高。

实用新型内容

为了解决背景技术中存在的技术问题，本实用新型提出了一种淀粉乳除砂器，通过观察进入二级除砂器的细砂状态来开启二级回流，节省了生产成本，提高了工作效率。
