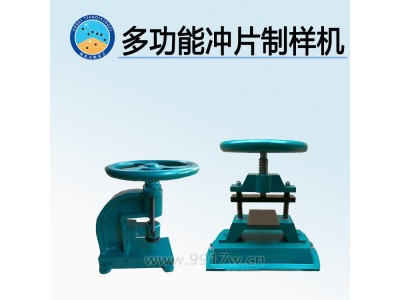

多功能冲片制样机 生产厂家

头直径：45mm
3、冲裁厚度：4mm
4、工作台规格：400×250mm
5、有效面积：175×140mm
6、外形尺寸：320mm×450mm×515mm
7、重量： 80Kg 。
四、安装操作
1、本机安装时打好基础，找好水平用M8膨胀螺栓固定即可。
2、安装裁刀于丝杠下方冲压底部，冲压柱配有直径25mm内孔一个，用于安装裁刀，冲压柱侧下方配有直径6mm顶丝两个用于紧固裁刀把。
3、试件冲压时应在工作台配备硬木或胶板以防损坏刀口。
试验完毕后应将表面清理干净，丝杠、冲压柱涂防锈油脂，套好防尘罩。
五、使用方法
根据不同试样选择相应的切刀，装在该机上压板位置上。将料放在刀垫上，使丝杠下移，切刀与料相接触。将控制旋钮向压样方向旋转，拧紧为止。用手上、下搬动操纵杆，使下压板向上移动，压样完成后，将控制旋钮向复位方向旋转，下压板自动复位。冲片机的刀具。
I型（哑铃型）总长 L=120mm 端部宽度b=25±0.5mm 标距Lο=40mmⅡ型总长L=115mm 端部宽度b=25± 1mm 标距Lο=25mmⅢ型总长L=150mm 端部宽度b=10± 0.5mm 标距Lο=50mm Ⅳ型总长L=不小于150mm端部宽度b=10-25mm
