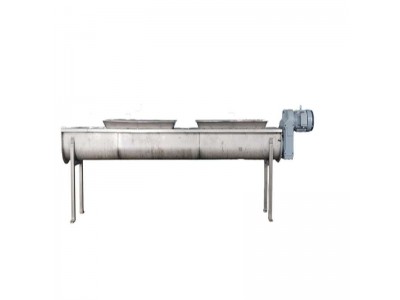

奥伯尔输送机械 U型无轴螺旋输送机 水平污泥输送设备

无轴螺旋输送机

无轴螺旋输送机是一类传送物品的机器，与传统有轴螺旋输送机相比，采用了无中心轴设计，利用具有一定柔性的整体钢制螺旋推送物料，因而具有以下突出优点：抗缠绕性强。

简介

无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性。无轴螺旋输送机用途： xLS型系列无轴螺旋输送机用于污水处理厂输送中细格栅其栅条净距50mm的除污机栅渣和压滤机泥饼等物料。 环保性能好。采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋无轴，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。扭距可达4000N/m。输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。输送距离长。单机输送长度可达60米。并可根据用户需要，采用多级串联式安装，超长距离输送物料。能机动工作，一机多用。既可下方出料，又可端头出料。采用特制衬板，该机可在高温下工作。结构紧凑，节省空间，外型美观，操作简便，经济耐用。

组织结构

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置：采用摆线针轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

头部装配有推力轴承，可承受输送物料时产生的轴向力。

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体：材质为不锈钢或碳钢。

槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

应用范围

螺旋输送机具有结构简单,制做成本低,密封性强、操 作安全方便等优点,中间可多点装、卸料.广泛用于化工、 建材、冶金、粮食等部门,在倾角β< 20 °的情况下,输 送粘度不大、不易变质、不遑（来不及）结块的粉状、颗粒状和小块物料.

常见问题

无轴螺旋输送机叶片损坏原因及解决办法

1>、叶片过薄，由于无轴螺旋输送机缺乏中间轴，所有的受力点都在叶片上，因此叶片的厚度对该设备的实际使用有着非常重要的影响。选择一个适当厚度的螺旋叶片，直接影响着无轴螺旋输送机的使用效果。

2>、叶片轴距过小，螺旋管径选择不当。输送粉料或者片状物料的时候，往往由于叶片轴距过小，造成挤压力过大，直接损伤叶片，随着轴的转动，再厚的叶片也会产生一定量的损伤。另外一个原因管径较小，同样也会造成压力过大。导致叶片损伤严重。再采取以上两种措施之后，同时可以降低叶片转速。来达到这一效果。
