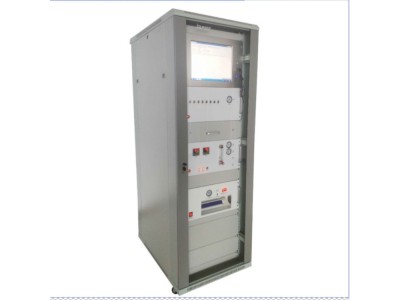

天然气热值在线检测系统 在线气相色谱仪XS-C50

天然气热值在线检测系统 在线气相色谱仪XS-C50

天然气热值在线检测分析流程

色谱气源（氢气）作为流动相（载气），当样品通过自动进样系统定量环来控制进样量 和载体氢气一同进入色谱柱后，色谱柱主要讲样品中个组分进行分离和分配或吸附系数的差异，通过气相色谱柱完成分离。分离后的各组分先后被载气（氢气）进入检测器被检测出来。在线色谱仪具有无人操作、灵敏度高、稳定性好的特点，检测信号可直读显示，也可远传，各项技术指标完全能够满足国家标准中的相关规定。

天然气热值在线检测系统 在线气相色谱仪XS-C50

在线天然气热值分析仪产品性能说明：

 分析介质：天然气。

XS-C50型在线气相色谱仪是专用于天然气组分分析和热值计算的一种气相色谱分析仪，实现对天然气长输管网、城市燃气门站及天然气商业用户的天然气组分C1-C6+、CO2、N2等快速精确分析，并计算输出热值、相对密度、压缩因子和沃泊指数等相关参数。

烜晟科仪在线型天然气分析采用先进的微机电系统技术(MEMS)，具有分析速度快、测量精度高、载气和标气消耗量小等特点，同时，采用集成化流路设计、模块化设计和隔爆设计，安装维护简单可靠，整机体积小、重量轻，能适应多种复杂、恶劣的应用环境。

天然气热值在线检测分析

①气源和载气的控制和测量 气源多采用高压瓶(氢、氮、氩等)做高纯气的储存器，并装有减压阀，使高压气体减压 成低压气体(0．1-O．5MPa)以供使用。钢瓶供给的气体称为流动相，又称载气。载气的作用 主要是把样品输送到色谱柱和检测器中。

 ②流量调节阀 可以调节载气的流速，常用的有稳压阀和针形阀。流速计用以测量载气流速。常用的有转子流量计和皂膜流速计等。

③色谱柱和恒温器 色谱柱的作用是把混合物分离成单一组分。一般常用不锈钢管或铜管内填充固定相构 成，管子成U型或螺丝形。一般柱管内径为2—8mm，还有内径更小的称为毛细管色谱柱， 柱管长度一般为1-4m或更长。 恒温器 为了保持色谱柱或检测器内的温度恒定，色谱柱和检测器多置于恒温器内。一般常采用空气恒温方式。 进样器 把样品通进色谱柱的元件称进样器，对于在线气相色谱仪进样工具常有流路切换阀、柱且阀、定量管等

④检测器 检测器又称鉴定器是用来检测柱后流出的组分，并以电压或电流信号显示出来，常用的 检测器有热导池式；氢火焰离子化式；火焰光度式检测器数种。 ⑤自动记录仪 记录仪的作用是将检测器输出的信号记录下来，作为定性，定量分析的依据。不过当今的在线色谱仪都不配备自动记录仪，取而代之的是大尺寸的LCD显示屏或上位
