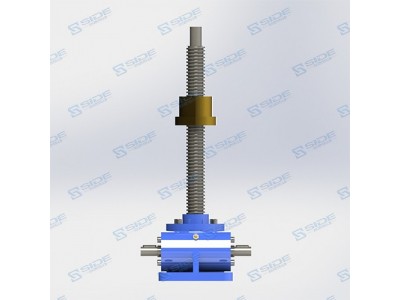

SWL涡轮蜗杆提升机 螺旋立式丝杆升降机

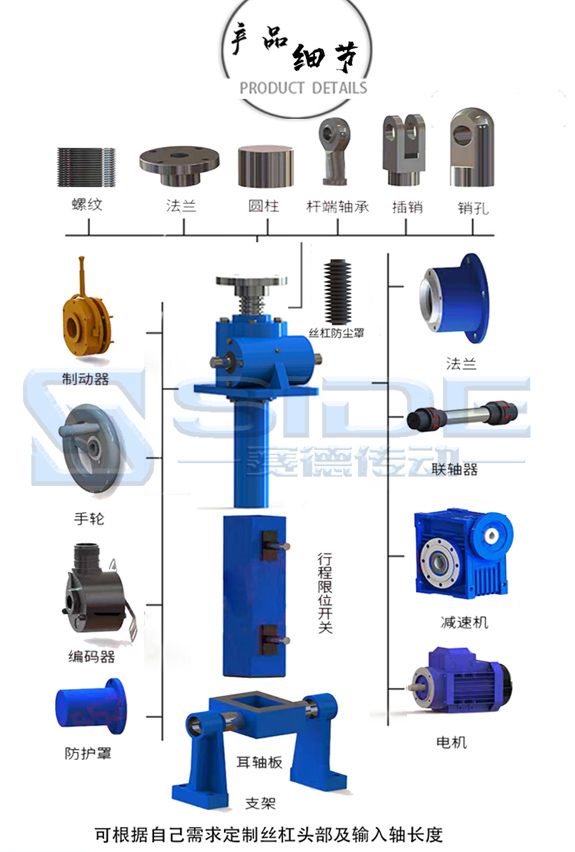

SWL丝杆升降机

SWL系列蜗轮丝杆升降机 是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。输入转速1500r/min，提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。

丝杆升降机又称螺旋传动机构。 它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。有以传递能量为主的如螺旋压力机、 千斤顶等； 也有以传递运动为主的如机床工作台的进给丝杠；还有调整零件之问相对位置的螺旋传动机构等。 丝杆升降机有滑动摩擦机构和滚动摩擦机构之分。蜗轮材质

铝青铜ZQAl9-4 强度高，耐磨性好，适用于一般负荷下工作。

锡青铜ZCuSn10Pb1 硬度高，耐磨性极好，不易产生咬死现象，有较好的铸造性能和切削加工性能，适用于高负荷与高速度下工作。我公司DM系列产品的蜗轮均采用10-1锡青铜。

加工工艺

毛坯下料 粗车

调质处理 （改善材料的机械性能 ）

半精车外圆 粗车螺旋面

精车外圆 精车螺旋面

螺旋面淬火（提高螺旋面硬度，降低磨损速度）

精磨轴头及轴承位

铣键槽

精磨螺旋面 （专用蜗杆磨床精磨螺旋面，降低螺旋面粗糙度，改善工作面摩擦力，提高传动效率）

蜗杆材质

20CrMnTi 表面渗碳硬化处理 具有良好的加工性，加工变形微小，抗疲劳性能好。

40Cr 轴类零件常用的材料 调质处理后具有良好的机械性能 强度高 韧性好。

45#钢 调质处理后具有较高的强度与切削加工性。

加工工艺

毛坯下料 粗车

调质处理 （改善材料的机械性能 ）

半精车外圆 粗车螺旋面

精车外圆 精车螺旋面

螺旋面淬火（提高螺旋面硬度，降低磨损速度）

精磨轴头及轴承位

铣键槽

精磨螺旋面 （专用蜗杆磨床精磨螺旋面，降低螺旋面粗糙度，改善工作面摩擦力，提高传动效率）
