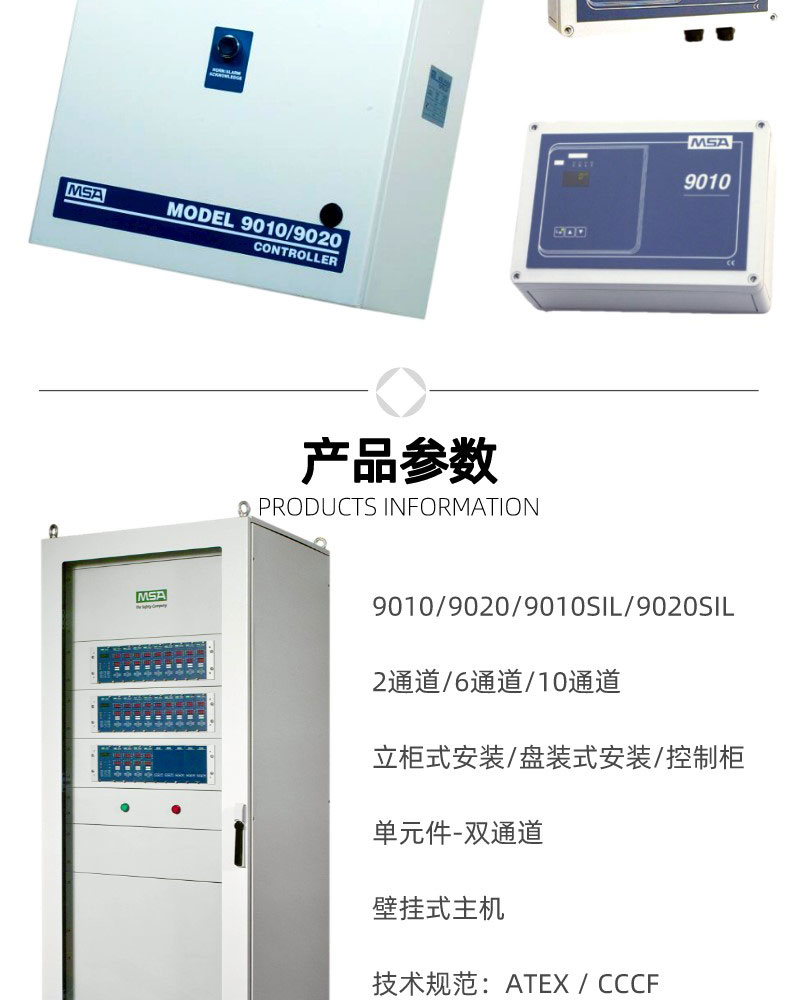

MSA梅思安9020壁挂式双两通道可燃有毒气体检测SIL款

梅思安9020壁挂式十二路机箱主机可燃有毒气体检测报警控制器产品描述：

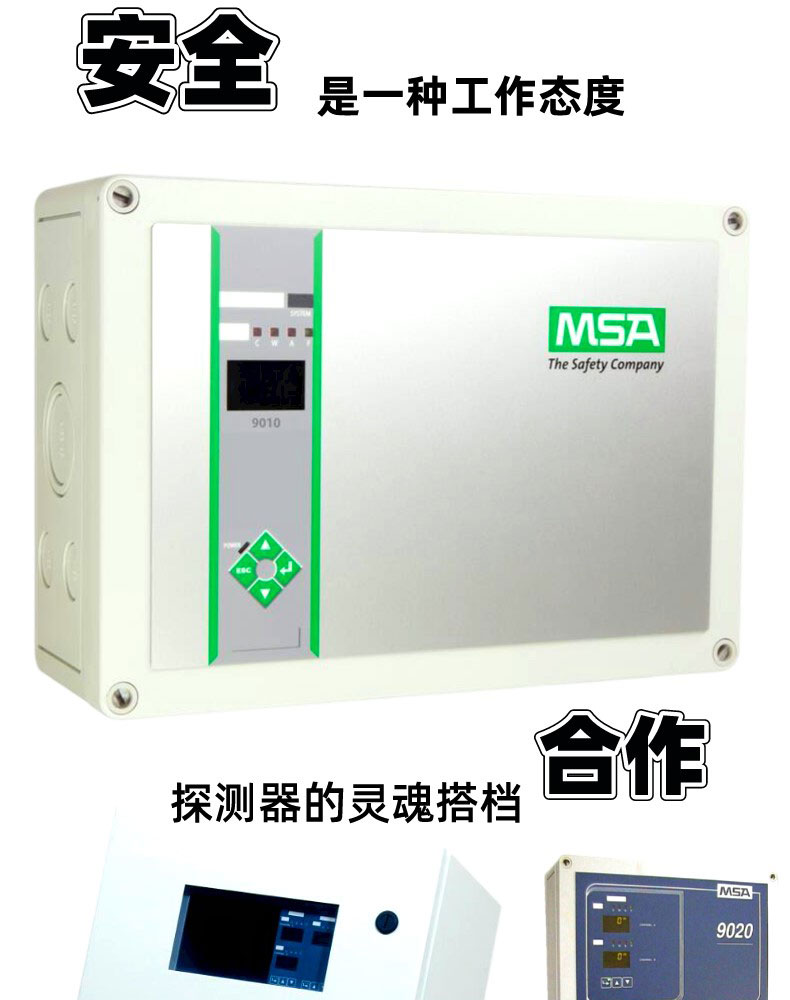

壁挂式机箱，可连接1 个通道或是2 个通道的气体探测器或变送器；

每个通道都有4 位数字、7 个字节的LCD 显示；

高亮度的报警指示灯，报警屏蔽功能；

可选择测量单位：%LEL, LEL.M, ppm, %Vol, mg/m3 或空白；

每个通道都有3 个报警等级；

RS485 通用的串行接口，MODBUS RTU 数据传输；

提供公共报警、喇叭和故障继电器的触点；

认证：ATEX 94/9/CE，MED 94/9/CE，WHEELMARK 认证。

作为气体监测报警系统的核心功能部件，全新设计的9010/9020 SIL LCD壁挂式气体监测报警控制器在各类检测器配套方面都具有灵活性。每个控制模块均可采用独立的单通道卡件（9010）或双通道卡件（9020），因而具有逻辑独立性、安全完整性、高性价比的优势，适合于中小型在线气体监测装置。

单通道与双通道两种配置；

符合SIL 2安全完整性标准；

增强的菜单导航（新增ESC键）；

同一种硬件配置适用于各类检测器；

由软件菜单完成控制器的重新配置；

每个通道独立的液晶显示屏；

Modbus RTU的RS485接口；

Modbus TCP的以太网接口；

通过装置自身的进行故障诊断；

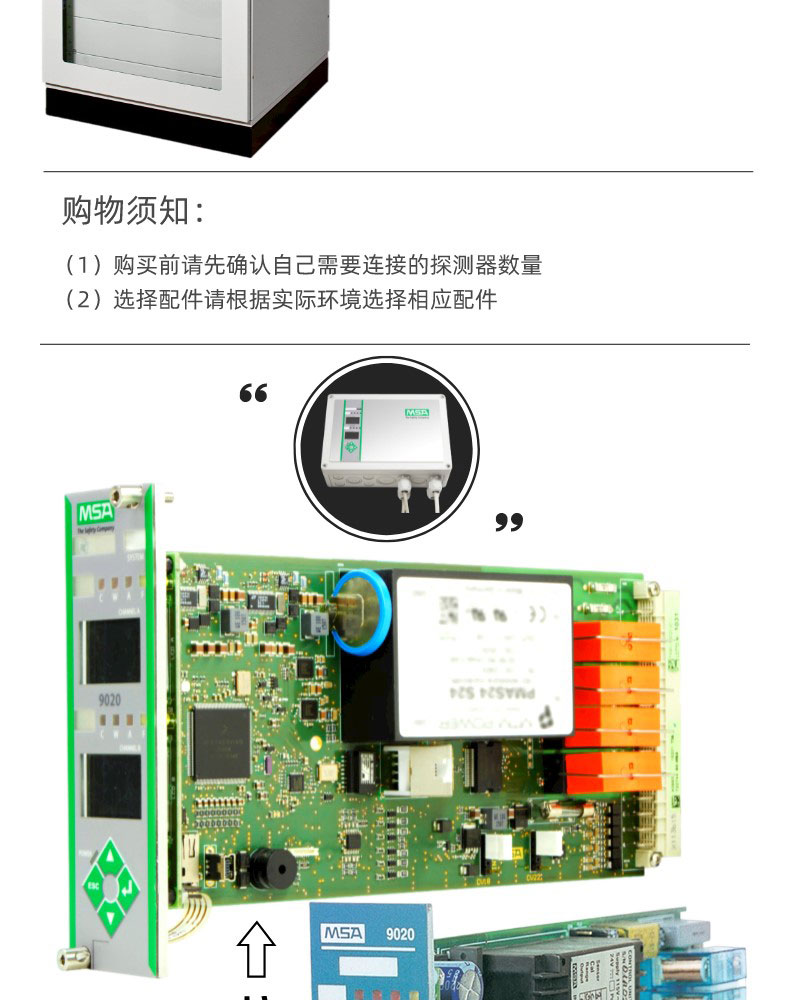

模块化插入设计，每个模块配独立的单通道或双通道；

升级抗电磁干扰能力（EMI/EMC）；

增强的工程应用能力：聚碳酸酯材料，IP65防护等级，预留电缆进线孔。气体监测报警控制器的安装方式：

DF8500点型可燃性气体探测器的安装

探测器的防爆等级为Exd ⅡCT6，可安装在1级危险场所。探测器采用卡箍安装。

探测器的安装位置需根据被测气体的比重，周围环境的气流方向，可能的泄漏点等因素，安装在可燃性气体，易积聚，具代表性的场所。

探测器检测头端面应朝下，并旋上防雨（水）防风罩（随探测器配置），隔爆片上严禁沾污、涂漆，以免堵塞气体扩散通道。

探测器安装时，周围应留有40cm左右的空间，便于维修、标定。

气体监测报警控制器故障警告信息

9010/9020型控制器出现故障时，液晶显示窗会显示下列信息;

F1：电源线路故障，与探测器或变送器相连接的线断开，或因为电源本身断开。

检查与探测器之间的连线，如非外部故障引起，则将仪表退回MSA维修。

F2：当输入信号特别高或信号输入放大器损坏时。

F3;当次接通控制器时，存储器（EEPROM）程序出错，在这种情况下，

重新设置缺省值。

F4∶当控制器在进行功能代码操作时，控制器突然断电所致，按回车键继续。

等到仪表自检结束后，重新进入断电时的功能代码，然后正常退出，否则仪表每次开机都会显示F4。

F5：与模拟信号相关的A/D转换器故障。

F6∶存储器（RAM）故障。

F7：只读存储器（EPROM）产生错误。

F8：控制器内随机存储器数据设置发生错误，重新设置缺省值。

F9：当从正常配置到ATEX配置时出现，用回车键确认后，对控制单元重新设置

一个通用缺省值。

-d1：负漂移量超过预设定值（解决此问题的办法是重新进行标定）。

-LOU1：接到4、5脚的外部24VDC电压低于18VDC。

-LOU2：交流电源掉电。

气体监测报警控制器订货信息：

（内置通道路线）

10107340  9020/9010公共单元-公共报警、事件记录等

10106965  9010控制单元-Rev3，通用型

10106964  9020控制单元-Rev3，通用型

10110739  9020控制单元-Rev3，通用型，中国版，光耦输出-E

10106967  9020控制单元-Rev3，电流型

10106966  9020控制单元-Rev3，电流型

10193786  9010壁挂式单通道控制器-壁挂式，SIL，单通道

10193785  9020壁挂式2通道控制器-壁挂式，双通道，SIL

（机架配置）

10169105  9020 R2机架总成，普通版-不含公共单元，不含消防标签

10169103  9020 R5机架总成，普通版-不含公共单元，不含消防标签

10169104  9020 R10机架总成，普通版-不含公共单元，不含消防标签

10166130  9020 R5机架总成，消防版-含公共单元和消防标签

10166141  9020R10机架总成，消防版-含公共单元和消防标签

（机箱配置）

8010006  9020 R2标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件

8010004  9020 R5标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件

8010005  9020 R10标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件

10168309  9020 R5标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件

10168310  9020 R10标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件

产品参数

1、电源要求：AC：115/230V±15% , 50/60Hz

DC： 24V +15% -20%

2、功 耗：9020型 AC：17W ； DC：6W

3、传感器/探测器的连接模式：2、3、4线制

4、输入信号：10 ~ 200mV DC；4 ~ 20mA

5、输出模拟信号：0 ~ 20/4 ~ 20 mA(可选择)

6、故障信号：0/2/4/20 mA/h(可选择)

7、重 复 性：±1% F.S ±1个字

8、零 点、量程漂移：≤ ±0.5% F.S ±1个字/月；

9、报警设定：三级（小心、预报警、报警）

10、继电器触点容量：5A 24VDC /250 VAC（阻性负载）

11、工作温度：-10℃ ~ +50℃；

12、贮存温度：-20℃ ~ +70℃

13、湿 度：≤90% RH ，不凝露；

14、通讯接口：RS485，ModBus协议；

15、重 量：720g

三、产品特点

1、工作温度：-10℃ ~ +50℃；

2、贮存温度：-20℃ ~ +70℃

3、湿度：≤90% RH ，不凝露；
