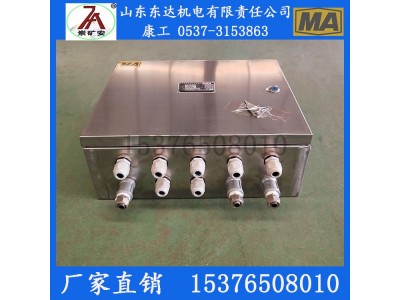

GCG1000矿用粉尘浓度甲烷传感器（以下简称传感器）是一种基于光散射法的矿用本质安全型粉尘测量设备，防爆标志：Exib IMb。该传感器适用于煤矿井下采掘工作面、巷道、硐室等环境，可连续自动的检测环境空气中的粉尘浓度并转换成频率或数字信号传输到监控系统中心站。该传感器具有以下特点：

(1) 采用红外激光器和进口光电倍增管，粉尘测量准确、稳定；

(2)采用***单片机和高集成数字电路，使电路结构简单，***；

(3)实现遥控调校零点，灵敏度，报警点等功能，操作方便，调校简单；

(4)采用***开关电源，整机功耗低；

(5)可根据不同需要输出频率信号或数字信号（RS485）；

(6)防护等级为IP65；

(7)***的抗电磁干扰能力。

2产品型号及意义

2.1 产品型号：GCG1000

3工作原理与结构

3.1工作原理

图1为GCG1000矿用粉尘浓度传感器的原理图。外部含尘空气在风机的吸引下进入采样口，经导流装置（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进光电倍增管转换成光电流，经光电流积分电路转换成与散射光成正比的电信号。通过放大电路和A/D转换电路计算出粉尘的质量浓度。

图1矿用粉尘浓度传感器原理框图

3.2结构

外壳材料：Q235-A

外形尺寸：193.8?90?109.5（mm）

整机重量：5.9kg

4主要技术参数

4.1适用环境

温度：（0~ 40）℃；

相对湿度：≤95%（25℃）；

大气压力：（80～110）kPa；

煤矿井下有瓦斯或煤尘爆炸性混合物。

4.2主要技术指标

工作电压：（9~14.5）VDC

额定电流：≤170mA

测量范围：0 mg/m?～1000 mg/m?

测量误差：?15%

显示分辨率：1mg/m?

信号制式：(200~1000)Hz或RS485信号

模拟信号：0-20mA

报警点：可设置

4.3本安参数

Ui：12.2VDC  Ii：950mA   Ci：0μF   Li：0mH

4.4传输距离

本安供电距离2km（使用单芯截面积为不小于1.5 mm2的电缆）。电缆直流电阻：12.1Ω/km，电缆分布电容：0.06?F/km，电缆分布电感：0.8mH/km。
