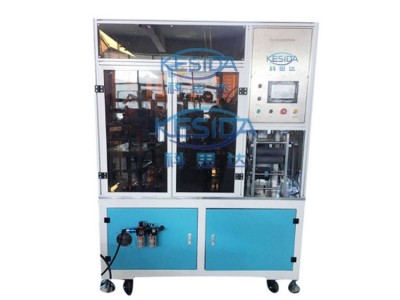

全自动咖啡过滤杯焊接机

本机用于一次性咖啡粉.茶叶粉的塑胶过滤杯与过滤纸之间的超声波焊接设备.转盘式一出三结构设计.人工整筒上料在进料输送线.机械手自动进料.过滤纸整卷来料.自动模切下料.边料自动收卷.过滤纸通过吸盘机械手自动组装入过滤杯模具.过滤纸通过模具自动压痕成型. 成型后超声波焊接.成型一致性好.机械手自动下料.注备计数下料功能.操作简单方便.使用安全,关键安全部位配置安全光栅. 设备外型美观.上架配置透明安全封罩..PLC控制.触摸屏显示操作.完善的报警提示及记忆功能.

技术参数

1.产能:50-60个/分

2.操机人员:1人

3.过滤纸来料(MM):外径300,宽360.卷芯3寸

4.过滤纸成型方式:模压压痕成型

5.焊接方式:超声波20K;3套

6.电源:AC 380 V  12KW

7.气源: 0.5～0.7 MPa    25L/MIN.  进气管：φ12

8.真空源：-90Kpa～-60Kpa    3L/MIN. 进气管：φ12

8.外型尺寸MM：长2100*宽1700*高1800

9.重量：1500Kg

支持非标定做，按产品工艺要求，提供自动化生产方案，规化智能化生产线.

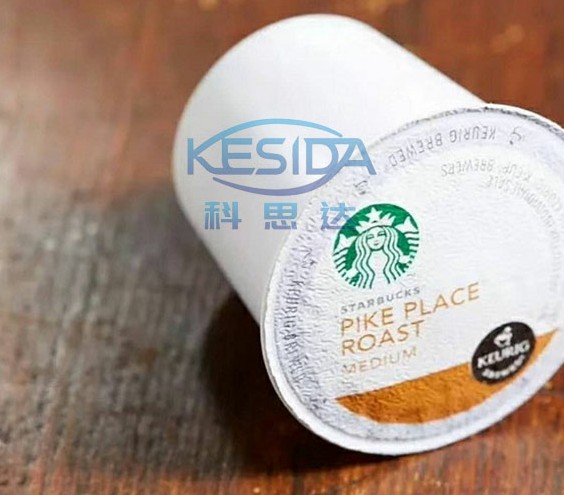

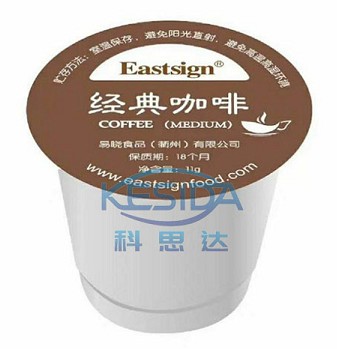

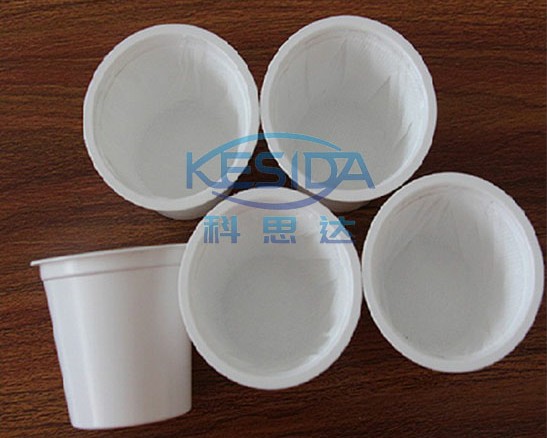

样品
