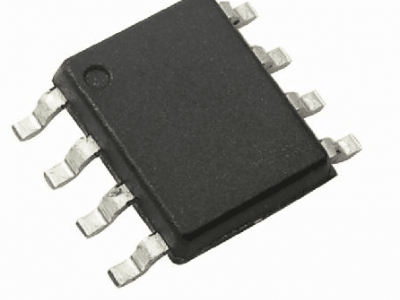

供应金属调光芯片SJT5211C

概述

SJT5211 是一款 DC LED 照明设备触摸控制集成电路, 由 PWM 输出控制 NMOS 或 LED Driver 达到调光功能，具有高频率的 PWM 输出，摄像拍照无频闪。

特点

■ 典型工作电压 5.0V

■ 在 VDD=5.0V，25℃，无负载条件下，工作电流典型值小于 500uA

■ 频率高达 2.2KHz 的脉冲宽度调制（PWM）输出

■ 4 种可选调光模式（管脚 OPT1. OPT2 选择） ： (1). 3 段调节，初始为关。 OPT2=0, OPT1=1 (2). 4 段调节，初始为关。 OPT2=1, OPT1=0 (3). 3 段调节，初始为开(6%)。OPT2=0, OPT1=0 (4). 开关模式，初始为关。 OPT2=1, OPT1=1

■ SJT5211 的 PWM 输出高电平控制 NMOS 或 LED 恒流驱动 IC。

■ 应用电路简单，易于上手。

■ 可以通过普通导线与触摸板连接。

■ 金属壳台灯或XXX金属壳的 LED 照明灯具。

应用

■ LED 台灯 LED LAMP

■ 作为脉冲宽度调制控制输入

■ 需要将大面积金属或整个金属外壳作为感应体的 LED 照明灯具
