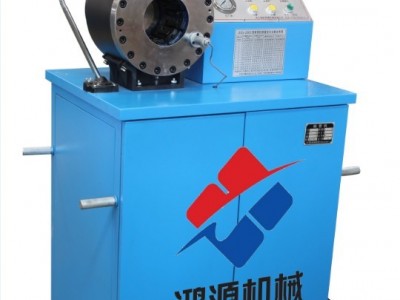

厂家供应DSG250C锁管机扣压机设备工作原理

锁管机，扣压机广泛用于油田、煤矿、航空航天、工程机械、农用机械等行业。

锁管机是将金属接头通过液压机械及相应的模具与高压胶管紧密的扣压在一起，制成高压胶管及流体连接件，简称高压胶管总成。

鸿源机械厂家锁管机参数：

扣管尺寸：Φ6-Φ51mm

标尺精度：0.02mm

大张口：120mm

扣压力：540T

功率：4KW

额定压力：31.5MPa

电压：380V

重量：350kg

外型尺寸：长×宽×高（800×620×1300mm）

工作原理

油泵在电机驱动下，输出液压油,推动扣压油缸内的柱塞向前运动，使柱塞、前缸盖上的两个内锥套推动具有对称锥面的模座径向收缩，实现模块对胶管的扣压。当收缩量达到标尺调定值时，扣压自动停止，电磁换向阀换向后，液压油进入两个开模油缸，推动扣压柱塞反向运动，模座在弹簧作用下带动模块复原。

工作过程

扣压机构是锁管机工作机构。压套在油缸活塞的带动下实现往复运动，对固定在前方板上的弹簧压头不断压紧和放松。将装好的接头放入弹簧压头中间圆孔内适当位置，开动电机，驱使油泵供油，通过控制电磁换向阀换向，驱使油缸活塞向前运动，通过带有内锥孔的压套，压紧带有同样锥度的弹簧压头，实现压合目的。按下开模按钮，活塞带动压套反方向运动，弹簧压头复原，这时可以将胶管接头从锁管机取出。

价格分析

1、国内锁管机配件原因

扣压机的液压系统是设备的重要组成部分。它有液压泵、换向阀、安全阀等组成。举例:同样是 10YCY14-1B的柱塞泵，上海市高压油泵厂需要1400元左右，而XXX一些生产厂家只需要800元左右。10通径的电磁换向阀，上海立新厂和北京华德厂，价格为450元左右，而XXX厂家的价格在300-350元不等，XXX元件亦是如此。所以说，选择优与劣的液压元件价格差应在30%-50%之间。

2、国内锁管机原因

缩减和加工环节，从而达到降低成本的目的，导致客户使用中出现问题。例如:扣压机上的承压件，应严格进行调质处理细化晶格再进行淬火处理。一些价格低廉的扣压机承压件往往直接淬火，省去调质，工件脆性严重，给设备造成隐患。

3、国内锁管机过度压缩用人成本原因

一些价格低廉的扣压机厂家为了省钱往往不设各种检验岗位，如采购检验、装配过程检验、入库检验、出厂检验等造成产品质量不稳定。

4、国内锁管机研发投入欠缺原因

新产品研发新试制一些规模公司，大约取其产值的3%-6%，投入非常大，而一些小公司则不会在研发上投入大量资金，只能简单地做一些外型模仿，造成徒有其表，内在质量很差。

5、国内锁管机售后服务不到位的原因

价格过低的扣压机往往只顾降低价格把东西卖出去而忽视了售后服务，一旦设备出现故障，往往由于售价中未考虑这部分费用，而不愿成行，延误客户使用，还有可能造成纠纷。
