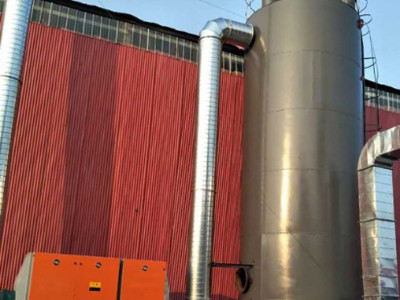

化工电捕焦油器碳素厂油烟处理设备

高效化工电捕焦油器碳素厂烟气处理专用

电捕焦油除尘器主要用于含焦油较多的气体净化，如以碳素焙烧、煤气发生炉等烟气净化。本装置在节约、利用、开发能源及保护环境，防止污染，改善劳动条件等方面，应用效果显著，能保证长期稳定运行。极卧式系列电捕焦油器广泛用于碳素厂环式炉在培烧过程中产生的废气里所含焦油进行回收，在处理同样的废气量的情况下，具有体积小，直接回收焦油，无需二次处和建造沉淀池等特点。电捕焦油除尘器广泛用于化肥厂、城市煤气、焦化厂、碳素厂、煤气发生炉、陶瓷厂等生业的气体净化，结构型式可分湿式、管式、蜂窝室、卧式等。

根据多年来从事碳素沥青烟气治理的经验研发出一种新型、的电捕焦油器除尘器及配套产品，其捕集焦油效率可达97～99%以上，排放效果远远低于标准。进口烟气在90℃－120℃使用条件下，克服了原来电捕焦油器除尘器所存在的使用期间绝缘子益击穿、爬电、电捕运行时间越长，则电捕效率就随之下降，着火等问题。

高压下静电除尘器是利用电晕放电，使气体中的粉尘粒子荷以电荷并达到饱和带电量，在电场库仑力的作用下从气体中分离，驱进到收尘极上沉积下来。然后排入灰斗内。

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。

 蜂窝式电捕焦油器的构造与列管式电捕焦油器相比,主要区别在于沉淀极为不锈钢板制成的六边型蜂窝管,是将通道截面由圆形改为正六边形.两个相邻正六边形共用一条边,即靠中间的正六边形的六条边均被包围它的六个正六边形所共用,这种由若干个六边型组成的蜂窝状管束*限度地利用了电捕焦油器的有效面积,可根据处理煤气量采用不同的蜂窝直径和蜂窝数,我们采用了ZB-FD248-II型蜂窝式电捕焦油器.

    蜂窝式电捕焦油器的特点是采用蜂窝式结构,结构紧凑,有效使用面积大,无电场空穴,煤气处理量大,电捕系统阻力小,沉淀极有效表面积大,除油效率高,适用于煤气处理量大、要求电捕后煤气中焦油含量低的场合.虽然但存在制造难度大,在运输安装过程中易产生误差等缺点,但是随着设备制造工艺水平的提高,只要安装得当,蜂窝式电捕焦油器的优点在生产中会越来越凸出受到人们的重视.

高效化工电捕焦油器碳素厂烟气处理专用我公司研制设计的蜂窝式电捕焦油器,其优势如下：

1.高压瓷瓶箱加装防尘防水装置,有效确保高压瓷瓶避免二次污染，从而使高压瓷瓶能长期高效稳定的工作在复杂的工况环境中。

2.高压绝缘瓷瓶委托西安电瓷研究院设计制作，使高压瓷瓶从原有的耐压100KV上升到现在的300KV。

3.悬挂系统采用分体悬挂,独立调节。每一根电极丝为一个独立的工作单元，可使每一根电极丝都处于优秀放电状态，从而确保设备高效运行。

4.电极丝组件均为316L不锈钢制作，在确保强度的情况下也增加了电极丝的使用寿命，且电极丝连接为面接触,解决了断丝问题。

5.电晕系统增设稳定装置，使电极丝与极板保持优秀工作位置,减小气(气量变化)冲击的摆幅,使电压维持在高电位稳态工作状态。

6.增设新型"异型气体分布器"，使气体二级分布,均匀的进入电场工作区，无气流短路现象。

7.塔内设有焦油分流装置,避免了因焦油粘度太大造成的高压正负极短路。

8.塔内装有消防灭火装置，且塔顶装有防爆装置,安全性能好。

9.电控系统设计合理,在过流、欠压、氧含量超标等故障时可声、光报警,且自动切除高压电源。

10.恒流源高压发生器,采用一次性铁芯,减少漏磁量,在使用过程中不易发热,从而增加高压发生器的使用寿命.且电晕功率大,电场电压自动跟踪,除焦效果好。

电捕焦油除尘器的电捕内的检查项目：

1、罩瓷瓶内部结焦情况，即时清理保持清洁。

2、电晕极线和沉淀极管的焦油附着情况，如果电晕线上的焦油过多会使电捕的除焦效率下降，应及时处理或换电晕线。

3、检查沉淀极管的表面有无凸出或易引起击穿放电的地方，并即时处理。

4、检查下部的气流分布板是否被焦油堵塞，并用蒸汽清除干净。

5、检查电晕线有无断丝，重锤有无脱落，并及时处理。

6、电晕极线是否位于沉淀管的中心位置，电晕极线偏心、弯曲变形要即时予以处理。
