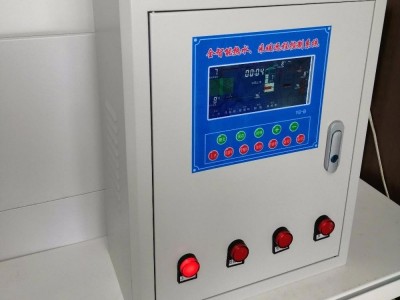

煤改电专用控制柜 太阳能采暖专用控制柜 厂家直销 可定制

昱光太阳能控制柜功能介绍

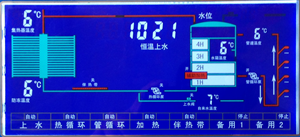

 一、在正常通电状态下，显示如下：集热器温度、防冻温度、水箱温度、管道温度、自来水管道温度、水箱水位、北京时间、系统上水模式（水箱上水恒温上水）、热循环泵工作状态（开、关）、辅助加热工作状态（开、关）、管循环泵工作状态（开、关）、上水电磁阀工作状态（开、关），以及各功能菜单的运行模式（手动、自动、停止）

二、上水（定时上水、低水位上水），恒温上水、水箱上水功能：

水箱上水模式下：开机后系统检测水箱水位降至设置的水位下限时，系统自动打开上水电磁阀补水至设置的水位上限后关闭上水电磁阀。

恒温上水模式下：开机后系统检测水箱水位降至设置的水位下限时，系统自动打开上水电磁阀补水至2H后停止补水，同时系统检测集热温度是否达到设置的定温出水温度上限，若达到定温补水上限则开启上水电磁阀补水，当集热器温度降至定温出水温度下限时关闭上水电磁阀，直到达到水箱水位上限后切换至集热器与水箱的温差循环模式。

三、热循环

采用温差循环方式，即当集热器温度高于水箱达到设置的温差上限时，自动开启热循环泵工作，达到温差下限时，关闭热循环泵。（出厂设置为温差上限8度，温差下限3度）。

注：本系统专门设计了防高温功能，即当恒温水箱温度高于设置的温度，自动停止热循环泵，不让水箱水位过高，出厂值为85度（可自行设置）。

四、管循环（定时循环、定温循环、温差循环、时间段控制）

有四种模式可供选择

A：间歇时控循环

管循环泵每隔一段时间，开启一段时间。

B：温控循环

当管道温度低于设置的下限温度，自动开启管循环泵，当管道温度达到设置的上限时关闭管循环泵。出厂设置下限为30度，上限为40度。

C：温差循环

当水箱温度与管道温度的温差达到设置的上限时，开启管循环泵，达到下限时关闭管循环泵。

D：定时循环

每可设置4次定时，定时时间一到，自动开启管循环泵，开作到设置的关闭时间时自动停止，定时开启时间和关闭时间可自行设置。

五、加热（温控加热、定时加热、时间段加热）

加热有两种模式可选择：

A：管循环泵工作时不启动加热

B：管循环泵工作时可以启动加热

用户可根据自己实际需要选择适当的运行模式，自行设置加热开启与关闭的温度上、下限。当水箱温度低于温度下限时自动启动加热，水箱温度达到上限后自动关闭加热；同时可设置4组定时加热时间，如：每17：00系统检测水箱温度，只要低于设置的温度上限启动加热，直到温度上限后停止加热。

防干燃保护：每次启动加热时，系统会自动检测水箱水位，水箱水位大于2H，否则加热不启动，优先补水，然后再启动加热。

六、防冻伴热

室外管道防冻功能是专为北方市场开发，本系统优势在于，室外防冻功能有2路防冻单独控制输出：

A、室外集热管道防冻输出

B、自来水供水管道防冻输出

七、自动、手动应急强制功能

用户可根据自己需要，在许可状态下，进行上水、热循环、管循环、加热、伴热带、备用1、备用2的“手动”强制开启、“自动”运行、手动强制“停止”的操作，只需按相应按键，即可完成操作。

八、复位功能

当系统被调乱时，请长按“保存”键8秒钟，系统会自动恢复至出厂设置。
