蜂窝式电捕焦油器原理及结构

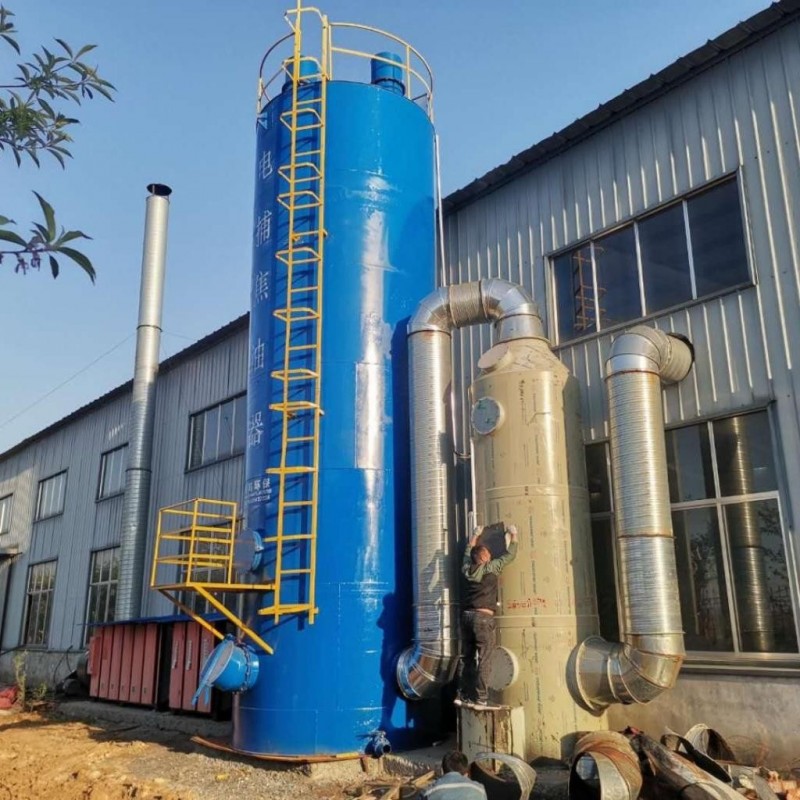

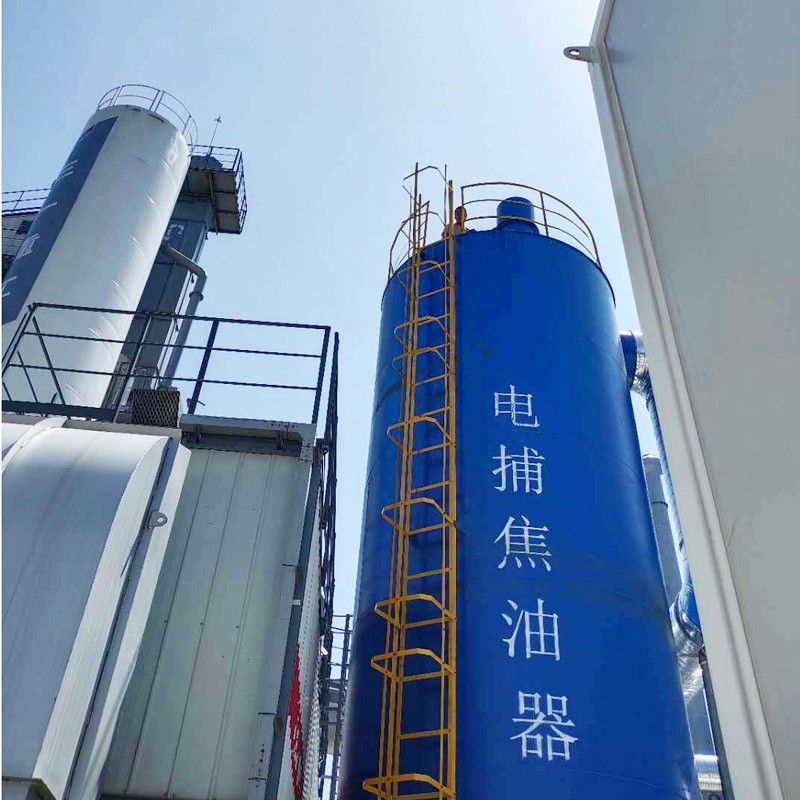

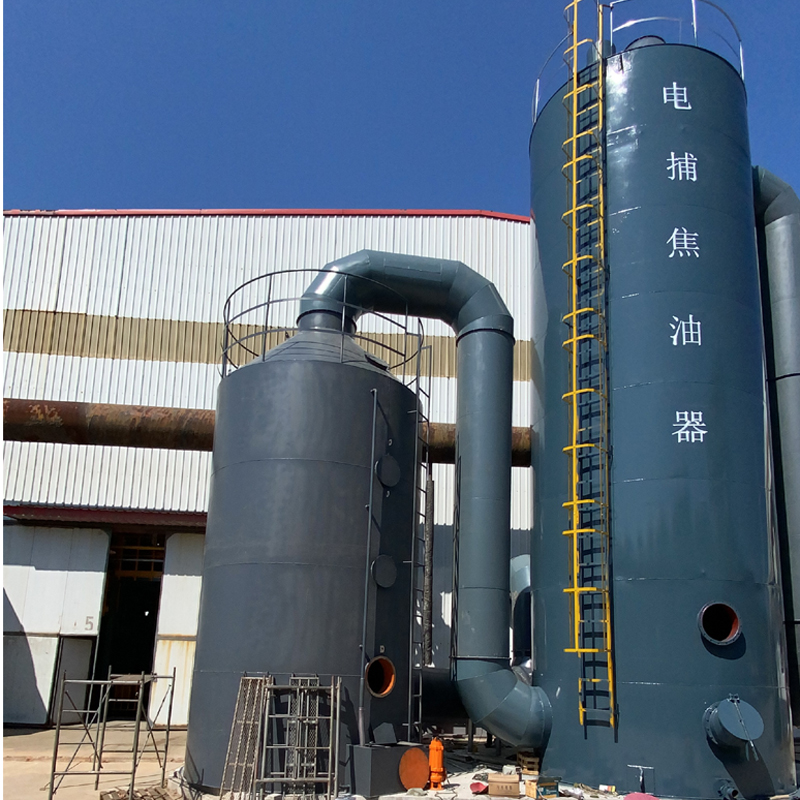

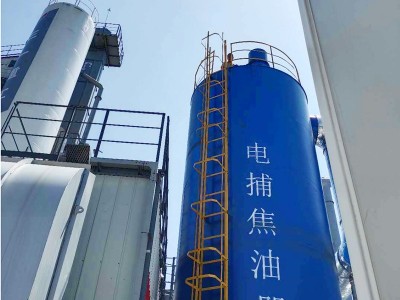

1．蜂窝式电捕焦油器为一直立圆筒或立体方形设备，壳体采用钢板卷制，壳体顶盖和底部分别为椭圆形、球形、方形或锥形结构。
2．顶盖上设有绝缘箱和馈电箱，并设有加热装置。
3．沉淀极是用钢板轧制成六边型蜂窝。它的焊接采用氩弧焊，和专用工装设备进行焊接，产品质量可靠。
4．它与管式电扑焦油器相比，由于沉淀极采用蜂窝形的，结构紧凑，处理风量大。安装比较方便。

5．壳体内部有喷洒装置，用以清洗电晕极和沉淀极上的焦油。

电捕焦油器是机电一体化的节能的煤气净化设备，广泛应用于化肥、焦化、城市煤气、冶金、建材等行业的气体净化。

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。

气体的放电过程：在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。气体的自发性电离是建立在非均匀性电场中。在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中，电场强度则随两极间的距离加大而下降。

工业中的选择：根据供电极性的不同，电晕有阴电晕和阳电晕之分。在工业生产中，大多采用阴电晕，因为在相同的条件下，阴电晕可以获得比阳电晕高的电流，而且其闪络电压也远比阳电晕放电要高。

电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个阀。

电捕焦油器的除尘原理

根据电离理论，如在两金属板间保持一个很强的电场，使含有粉尘和焦油雾的煤气通过两金属板间，气体分子就会被电离，产生带有正电荷和负电荷的离子，于是正离子向阴极移动，负离子向阳极移动，当电极上电位差增加时，电场强度随着增高，离子和电子移动速度及动能也随着增大，当具有足够大的速度和动能的离子和电子与中性分子碰撞时，将产生新的离子，电位差很高时，在电场中就会急剧的发生碰撞电离，使两极之间大量气体分子均发生电离作用，离子与焦油雾滴的质点相遇而附于其上，使质点也带有电荷，即可被电极吸引而从气体中除去。带正电的离子移向的电极，带负电的焦油颗粒则移向电极管壁，在这里形成大颗粒雾滴，自流至焦油收集管进行收集。

电捕焦油器的作用

若煤气中的焦油含量超标，先会对造成负担，减少使用寿命，容易导致恶性事故的发生加大事故的频发率；含大量焦油雾的煤气进入脱硫工段时，焦油会附着在脱硫塔轻瓷填料上，造成设备阻力增大，使脱硫液污染，还会导致在塔中生产硫泡沫困难，脱硫液无法，H2S在脱硫液中逐渐饱和，脱硫液吸收H2S能力下降，进一步恶化煤气质量；煤气经过硫铵工段时若含大量焦油，容易造成煤气预热器的堵塞，给操作带来影响，母液喷洒后酸焦油留在饱和器内部，造成设备阻力增大，硫铵结晶质量下降，同时妨碍了煤气中氨的吸收；从饱和器出来的煤气进入粗苯工段的终冷塔，大量的焦油雾滴再次冷却后附着于终冷塔内部，使终冷塔阻力升高，经过洗苯塔时还会有部分的焦油进入洗油中影响洗油的质量，使洗油黏度加大在设备内流动困难，吸收苯族烃能力降低，从而影响粗苯的产量，并且使洗油质量变坏，增加了器的使用频次，造成了洗油的浪费，使生产成本增高。
