3.5热变形的测定

3.5.1试样

试样为直径12mm的圆形片，或边长12mm的正方形片，厚度为1.25±0.15mm。

3.5.2试验设备（热变形装置）

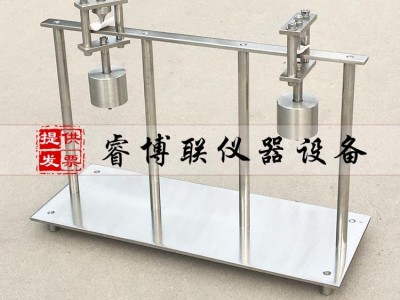

试验设备见图1，其主要组成部分为：

图1 热变形试验设备

1、天板2、定位螺丝3、挂重螺丝

4、重锤5、圆柱压棒6、试样7、水平支座

3.5.2.1ji架，由夹板和定位螺丝

3.5.2.2圆柱形重锤，其质量应使作用于圆柱形压棒上的向总拉力为3.5±0.02N。

3.5.2.3圆柱形压棒，端部为平面，直径为3.15±0.03mm。

3.5.2.4水平支架，供放置试样用。

装配圆柱形压棒，机架和圆柱重锤时，应使重力中心正好处于压棒ding端；而且当压棒下端处于试样中心时，它不与设备的其它部分接触为防止摆动，可装导向装置。导向装置不应带摩擦。

3.5.3试验步骤

在室温下测量试样加压处的厚度。如果用千分表，应有适当大的接角点，而且只能对试样施加轻微的压力。将试验设备和试样开放入烘箱内，保持温度120±2℃放置位置应无震动，或安在防震支架上，不得有可能引起震动的设备，如直接连在烘箱上的空气搅拌装置，1h后，将试样放在水平支架上，加圆柱形重锤到试样加压处，再恒温1h。从烘箱中取出整个试验设备，在室温下冷却1h。然后取下试样，立即用试验开始时所用仪器测量试样变形部分的厚度。

3.5.4试验结果的计算

热变形Dt（%）按下式计算：

Dt=×100……………………………（5）

式中：do—试样原始厚度，mm；

      d—试样试验后厚度，mm。

 试验结果取两个试样的算术平均值，如果两个试样结果的偏差在10%以上，则结果无效，重新试验。
