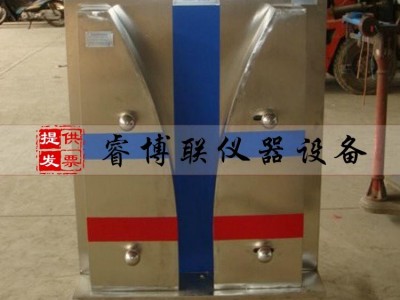

BRX-2波纹管柔韧性试验仪

BRX-2波纹管柔韧性试验仪 波纹管柔韧性试验装置 波纹管柔韧性塞规

一、波纹管柔韧性试验仪产品说明：

管材柔韧性试验仪用于预应力混凝土桥梁用塑料波纹管柔性试验。满足jiao通部《JT/T529-2016预应力混凝土桥梁用塑料波纹管》的要求，我厂和jiao通科研所的技术人员共同开发生产的新型仪器设备。

二、波纹管柔韧性试验仪主要技术指标：

1、测量波纹管规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。

2、弯曲半径：1500mm和1800mm。

3、弯曲支撑机构间距调节范围：R1500规格的为50-100mm，R1800规格的为100-150mm。

4、试件长度：1100mm。

5、塞尺规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。

6、采用全不锈钢材料制成。

7、重量：50kg。

三、波纹管柔韧性试验仪结构原理：

本仪器由机架、弯曲支撑机构、标准塞尺等组成。

四、波纹管柔韧性试验仪配置清单：

1、主机：1台

2、R1500mm弯曲支撑：1套

3、R1800mm弯曲支撑：1套

4、锁紧手柄：4个

5、小规格塞尺4个：Φ50mm、Φ60mm、Φ75mm、Φ90mm各1个

6、大规格塞尺3个：Φ100mm、Φ115mm、Φ130mm各1个

7、使用说明书：1份

五、波纹管柔韧性试验仪试验方法：

1、试验环境：试验环境按GB/T 2918规定，常温为（23±2）℃。

2、试验试样：试样在试验前应按试验环境进行状态调节24h以上。

3、外观：用肉眼直接观察，内壁可以用光源照看。

4、尺寸测量：塑料波纹管的内径和壁厚按GB/T 8806规定测量。

5、不圆度：按GB/T 8806规定，测量塑料波纹管同一截面测量管材的z大外径和z小外径，按公式(1)计算管材的不圆度值△d。
