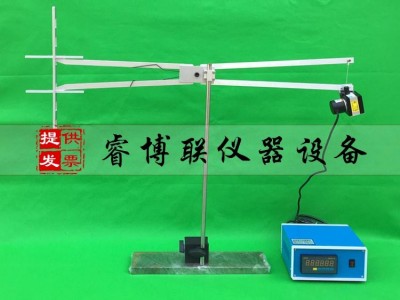

BWG350波纹管内径测量仪

BWG350波纹管内径测量仪 波纹管环刚度内径测量仪 环刚度试验内径测量仪 波纹管环刚度试验内径测量仪 波纹管内径变形量测定仪 GBT9647-2003 波纹管内径典型装置 混凝土预应力波纹管内径测量仪

一、简介：

波纹管内径测量仪用于预应力混凝土桥梁用波纹管环刚度试验内径测量。满足交通部《JT/T529-2016 预应力混凝土桥梁用塑料波纹管》和《GB/T9647-2015热塑性塑料管材环刚度的测定》的要求。

二、波纹管内径测量仪主要技术指标：

1、测量波纹管规格：Φ50mm～Φ350mm

2、测量分辨率：0.01mm

3、测量精度：±1%

4、LED数字显示

5、电源：220V×50Hz

6、重量：5kg

三、安装：

1、磁力表座与工作台吸合。

2、磁力表座立杆与机架U型块固定，保证垂直、牢固。

3、拉线端头与活力臂连接。

4、位移传感器的五芯接头与数显表插接。

5、接上220V电源。

四、操作：

1、打开数显表的开关按钮。

2、测量波纹管压缩变形时，把活动臂深入到波纹管内，然后按数显表上RST（黄色）按键清零。

3、开始做试验。

五、波纹管内径测量仪使用说明：

一）、根据波纹管试样直径选择《标尺》长度，将《标尺》挂在两个测量端的转动轴销钉处，位置必须相同。调整磁力表座手柄加紧的Φ12立杆倾斜角度，使《标尺》（或者编码器拉绳）与波纹管试样轴心线垂直。紧固螺丝手柄。

二）、测量波纹管的内径

将仪表电源打开，按下功能键（MO）2秒以上，进入参数设定状态，屏幕显示di一个参数Fn00，按功能键（MO），直到Fn04（初始值），按下确定键EN，用↑↓来改变初始值，用（MO）移位，使初始值变为1000，再按EN确认，再按键RST退出。再把测量端放入100mm（或者200mm、300mm）的《标尺》内，再按键RST，屏幕显示100.00（或者200.00、300.00）。然后把测量端放入需要测量波纹管内径的管内，等数值稳定后读取数值，则该数值为该波纹管的内径。
