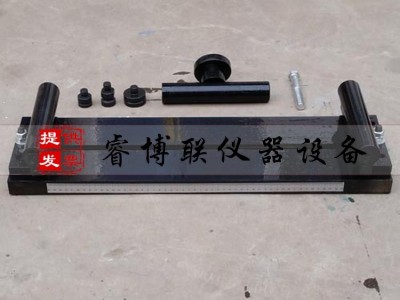

JGT376-B砂基透水砖抗折装置

JGT376-B砂基透水砖抗折装置 砂基透水砖抗折强度试验装置 砂基透水砖抗折夹具 砂基透水砖抗折强度试验夹具

一、砂基透水砖抗折装置产品简介：

砂基透水砖抗折装置满足《JGT 376-2012 砂基透水砖》抗折试验夹具。

1、满足JGT 376-2012 砂基透水砖标准要求。

2、砖尺寸：100，150，200，250，300，400，500，600mm；

3、厚度：65，70，75，80，100mm；

4、支撑跨距可任意调节；

5、支撑杆直径：40mm；

6、夹具可以连接到各种试验机上。

 二、砂基透水砖抗折装置试验步骤：

B.1试验设备

B.1.1试验机

抗折试验机示值相对误差不应大于±1%，试样的预期抗折破坏荷载值不应小于试验机全量程的20%且不应大于全量程的80%。试验机可采用抗折试验机、wan能试验机或带有抗折试验架的压力试验机。

B.1.2支撑辊和加压辊

直径为40mm的圆辊，其中一个支承辊应能滚动，另一个支撑辊可自由调整水平。

B.2试件

试件数量为5块。

B.3试验步骤

抗折强度试验应按下列步骤进行：

B.3.1清除试件表面粘渣、毛刺，放入室温水中浸泡24h；

B.3.2将试件从水中取出，擦去表面附着水，测量试样中央的宽度和厚度，然后将试样顺着长度方向正表面朝上置于支座上（如图B.1）所示放置。支距为试样厚度的4倍。在支撑辊和加压辊与试样接触面之间垫有3～5mm厚的橡胶垫层。

B.3.3启动试验机，调整加载速度为0.04MPa/s～0.06MPa/s，连续均匀地施加载荷，直至试样破坏。记录z大荷载值。
