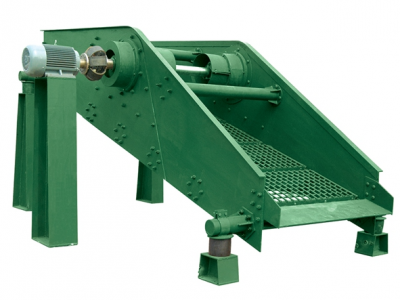

►产品简介
YKS系列圆运动振动筛适用于煤炭、矿山、冶金、化工、建材等不同行业，广泛应用于物料的分级作业。
►工作原理
YKS型圆振动筛是单质量弹性系统，电动机经挠性联轴节使振动器偏心块产生高速旋转。运转的偏心块产生很大的离心力激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而做连续的抛掷运动，物料在抛起时被分层，在与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
►产品特点如下：
筛机主要由筛箱、激振器、支承系统及电机组成；
筛板有聚氨脂橡胶筛板、冲孔筛板、圆钢焊接筛板和不锈钢焊接筛板等;
块偏心式激振器通过加减配重板，可在一定范围内调整振幅；
采用挠性联轴器联接激振器及电机，中间轴可采用万向联轴器；
采用橡胶弹簧减振；
采用扭剪型高强度螺栓联接横梁及侧板;
采用尼龙螺母防松等先进技术。
YKS系列圆运动振动筛技术参数
型号 | 筛面 | 处理量t/h | 电动机 | 单支点动负荷N | ||
倾角° | 筛孔尺寸mm | 型号 | 功率Kw | |||
YKS1224 | 15-20 | 6-50 | 40-200 | Y132S-6 | 3Kw | 2450 |
YKS1230 | 15-20 | 6-50 | 40-200 | Y132S-6 | 3Kw | 3150 |
YKS1236 | 15-20 | 6-50 | 45-250 | Y132M1-6 | 4Kw | 3550 |
YKS1445 | 15-20 | 6-50 | 50-250 | Y132M1-6 | 4Kw | 3630 |
YKS1530 | 15-20 | 6-50 | 60-250 | Y132M1-6 | 4Kw | 3550 |
YKS1536 | 15-20 | 6-50 | 60-250 | Y132M2-6 | 5.5Kw | 4000 |
YKS1645 | 15-20 | 6-50 | 70-300 | Y132M2-6 | 5.5Kw | 4245 |
YKS1836 | 15-20 | 6-50 | 80-300 | Y132M2-6 | 5.5Kw | 4000 |
YKS1845 | 15-20 | 6-50 | 80-400 | YI60M-6 | 7.5Kw | 4250 |
YKS2045 | 15-20 | 6-50 | 100-500 | Y160M-6 | 7.5Kw | 4930 |
YKS2060 | 15-20 | 6-50 | 100-500 | Y160L-6 | 11Kw | 6720 |
YKS2445 | 15-20 | 6-50 | 150-600 | Y160L-6 | 11Kw | 6785 |
YKS2460 | 15-20 | 6-50 | 180-600 | Y180L-6 | 15Kw | 7785 |
YKS3045 | 34 | 6-50 | 200-800 | Y180L-6 | 15Kw | 8000 |
YKS3060 | 34 | 6-50 | 220-800 | Y200L1-6 | 18.5Kw | 10165 |
注：1.入料粒度均为0-300 mm。
根据生产工艺和用户的需要可以设计、制造不同宽度，不同长度的非标准振动筛。
筛分机电机分左（右）装，顺物料流方向，电机在左为左装，反之为右装，订货时要注明。
