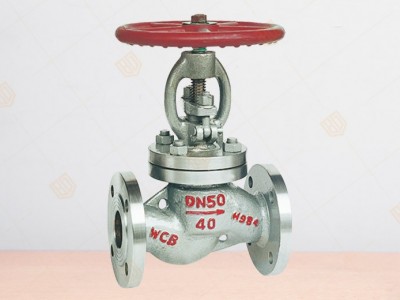

J41N-40液化气截止阀
产品概况
产品型号：J41N-40
公称通径：DN15∽200mm
公称压力：PN1.6∽4.0MPa
主要材料：不锈钢、碳钢
适用介质：液化气、天然气等
适用温度：-40∽+80℃
法兰连接标准：JB/T 79-94
J41N-40液化气截止阀产品详情
J41N-40液化气截止阀-主要零件材料
阀体 | 阀杆、阀瓣 | 密封面 | 填料 |
碳钢 | 不锈钢 | 不锈钢和101 | 聚四氟乙烯 |
尼龙 |
J41N-40液化气截止阀-性能参数
公称压力PN | JIS10K | JIS20K | MPa | |
1.6 | 2.5 | 4.0 | ||
壳体试验压力PN | 2.4 | 3.75 | 6.0 | |
高压密封试验压力 | 1.76 | 2.75 | 4.4 | |
适用介质 | 液化气、天然气等 | |||
适用温度 | -40∽+80℃ | |||
法兰连接标准 | JB/T 79-94 | |||
J41N-40液化气截止阀-主要外形尺寸
PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 | |
20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
2.5MPa | 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 |
4.0MPa | 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 |
10K | 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 |
20K |
