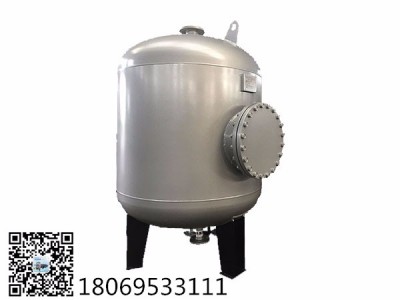

DFHRV浮动盘管半容积式水加热器

一、浮动盘管半容积式换热器是近年来国内发展迅速、广泛使用的一种新型高效节能的换热设备，是按中国建筑标准设计研究所01S122-1《水加热器选用与安装-DFHRV系列导流浮动盘管型半容积式水加热器选用与安装》标准图集设计、生产制造的高效节能换热设备。与传统固定盘管相比较，浮动盘管能上下轻微浮动，产生高频振动，形成良好紊流传热状态，并且它能借助通过高温热媒的薄壁铜管管壁与管外壁结垢层膨胀量的差异，在一定条件下，使水垢自动脱落。通用换热器一般需要配置水水热交换器来降低蒸汽凝结水温度以便回用，而此类节能型热交换器凝结水出水温度在45摄适度左右，可直接回锅炉房重复使用。这样减少了设备投资，节约热交换器机房面积，从而降低建造价。

二. 性能特点：

l、方便浮动盘管的维护，盘管可在罐内亦可从罐体侧面抽出来检修或更换。

2、采用多行程螺旋的浮动管组，热媒分布均匀，流程长，消除了短路换热现象。同时，本产品借用了RV-03．04导流的原理，在大直径的罐体内合理地设置了导流装置，进一步改善了换热工况，传热系数高达K=2000-1200Kcal/m2．H．℃。充分显现出高效率，换热充分的优异性能。

3、本产品换热管束底部已接近罐底，加上导流装置之作用，罐内基本上消除了冷水滞水区，容积利用率可按98％弱。

4、被加热水水头损失≤0.25m，不影响系统冷热水压力之平衡。

5、浮动盘管采用优质薄壁紫铜管，有助于利用管壁与结垢层的不同膨胀量脱落水垢，以此减少维护管理工作量，保持高效节能。

三、技术优点：

　　浮动盘管容积式换热器采用新型浮动盘管排管方式，容积能全部利用。体积较传统的换热器小，便运输、安装和维护。

1、传热系数高，不易结垢。采用浮动盘管技术，换热管的高频颤动使层流换热变为湍流换热，传热系数倍增，而且盘管的热胀冷缩，能使水垢能自动脱落，保证换热效果。
