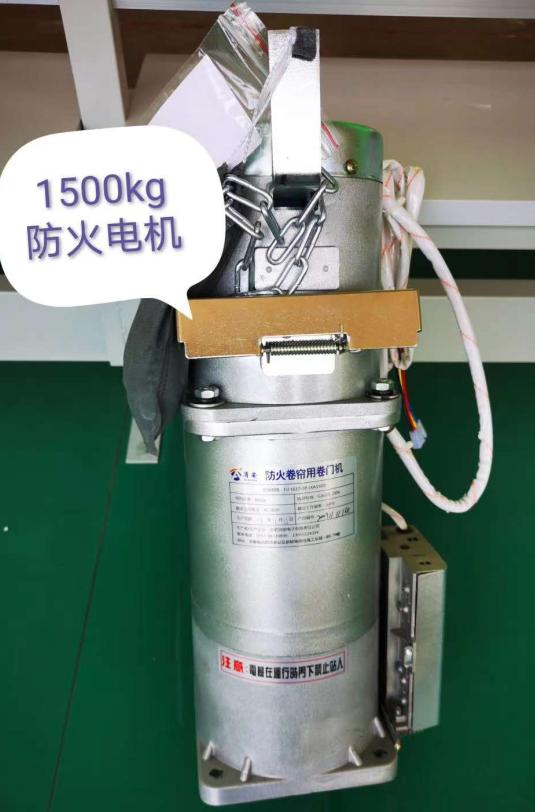

防火卷帘用卷门机FJJ1617-3P-XA1500

FJJ系列电动防火卷帘（门机）在吸取国内多种先进机型优点的基础上研制开发的新型电动卷帘（门）机，该产品质量可靠、功能齐全、安装方便，是现在建筑的理想配套产品，是人们追求现代生活的象征。

本产品可用于左、右两种安装形式，可配套固定式、可移动式双轨双联支架板，主机上配套了熔断器安装支座，适用性较广。

一、工作环境和工作条件：

1. 环境空气温度随季节变化，

2. 相对温度为90%（25℃）。

3. 短时间工作制，每次运转不得超过5分钟。

二、FJJ系列防火型主要规格及技术参数：

三、安装与调试

1.产品统一按右安装方式制造（从屋内向门外看），若左安装须将制动客体四个锁紧镙丝放松，即旋转手拉链的壳体180°后重新锁紧，按钮开关线白(上)绿(下)色须对调。

2.链轮支架板可按具体需要参照图3所示水平安装或在0°^ 45°范围内选择安装固定，当链轮支架板不为水平安装时，应旋转制动壳体使环手拉链条自然垂直向下，同时特别注意壳体与电机端盖接合处的配合，确定没有间隙后，将四个螺钉（对角均匀）拧紧，避免应拧力过大使壳体裂纹，影响制动刹车效果。

卷帘（门）机应水平安装，门帘卷轴应同心、水平，帘片无滞卡现象。

调节链条下垂度为3^6mm（在转轴末挂门帘前调整）。

严禁提拎电机引线套管。

卷帘（门）机供电外接电源线截面不小于1.0mm²。

特别注意防潮湿、雨淋，避免电动卷帘（门）机电器短路，导致卷帘（门）电机烧坏。

请按规定接好底线！
